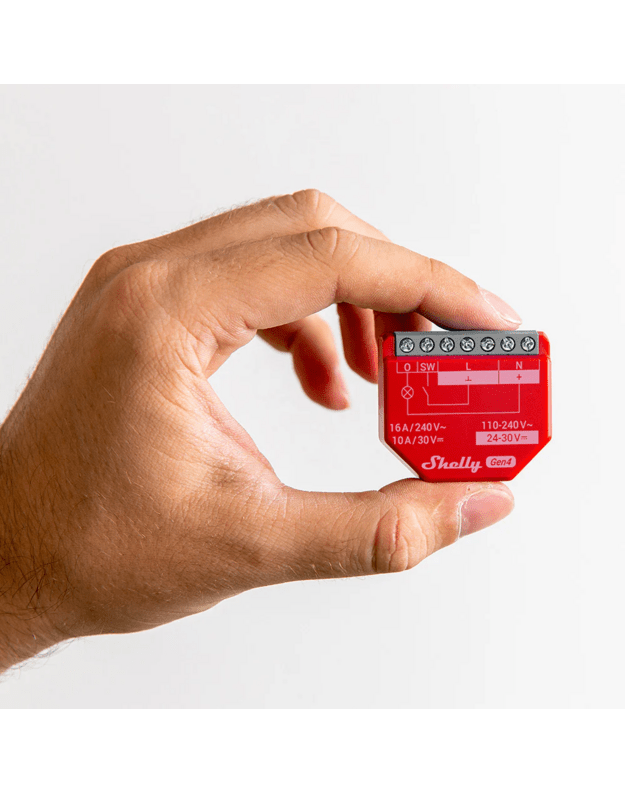

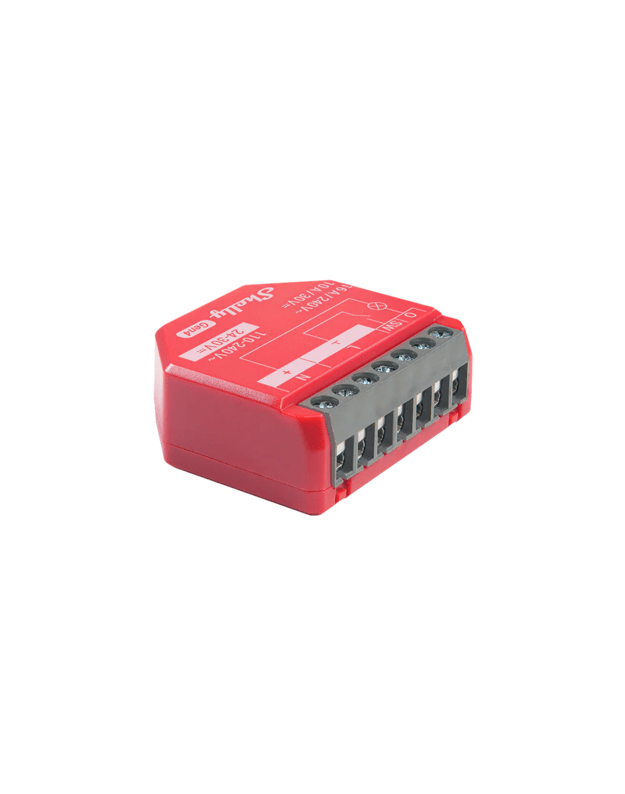

Shelly 1PM Gen4

Pagrindinės savybės

• „Wi-Fi“ ryšys: įrenginys jungiasi prie jūsų namų „Wi-Fi“ tinklo, todėl galite nuotoliniu būdu stebėti drėgmės ir temperatūros duomenis per išmaniojo telefono programėlę ar kitus suderinamus prietaisus.
• „Bluetooth“ ryšys: „Bluetooth“ ir „BLE“ sąsaja (gateway) skirta įrenginio pridėjimui prie sistemos bei konfigūravimui.
• „Zigbee“ ryšys: „Zigbee“ ryšys skirtas įrenginio integravimui į išmaniųjų namų ekosistemą.
• Integracija su išmaniųjų namų platformomis: „Shelly 1PM Gen4“ galite susieti su populiariomis platformomis, tokiomis kaip „Google“, „Alexa“ ir „Samsung SmartThings“. Tai leidžia naudoti valdymo balsu ir automatizavimo funkcijas.
• Išmanusis jungiklis su galios matavimu: veikia kaip išmanusis jungiklis su papildoma funkcija – elektros energijos suvartojimo matavimu, leidžiančiu stebėti prijungtų prietaisų sąnaudas.

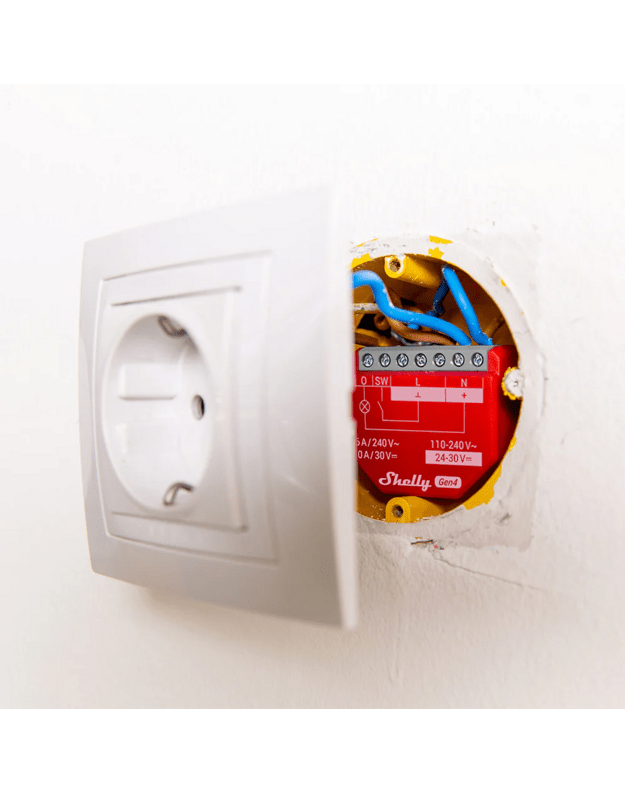

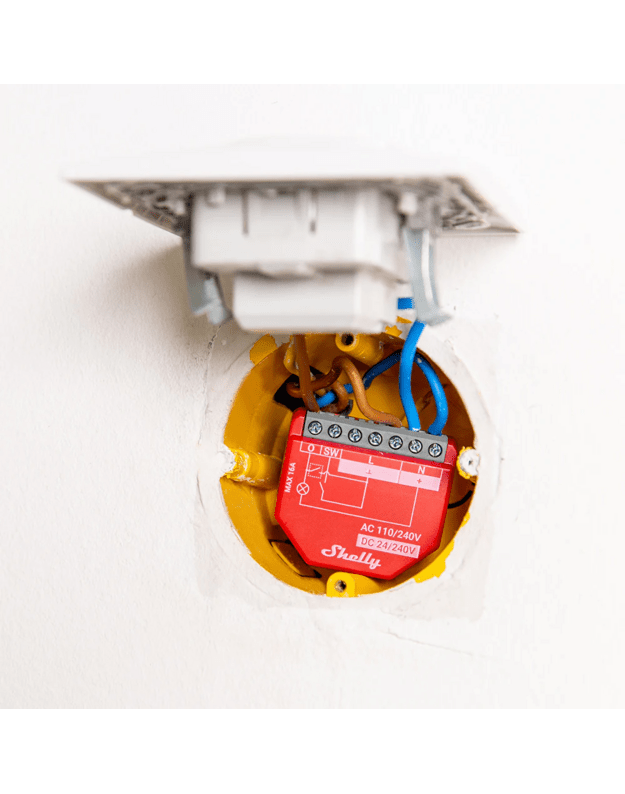

• Kompaktiškas dizainas: mažų matmenų korpusas pritaikytas montuoti į standartines sienines elektros dėžutes, už rozečių, šviesos jungiklių ar kitose ankštose vietose.
• Nuotolinis valdymas: leidžia valdyti elektros prietaisus nuotoliniu būdu per mobilųjį telefoną, planšetinį kompiuterį, asmeninį kompiuterį ar namų automatizavimo sistemą.
• Vietinis ir debesų valdymas: gali veikti savarankiškai vietiniame „Wi-Fi“ tinkle arba per debesijos (cloud) paslaugas.
• Patobulintas procesorius: įrenginys turi našesnį procesorių ir „Zigbee“ ryšio palaikymą.
• Nuotolinė prieiga: leidžia pasiekti, valdyti ir stebėti įrenginį iš bet kurios vietos, kur yra interneto ryšys (jei įrenginys prijungtas prie „Wi-Fi“ maršrutizatoriaus).
• Integruota žiniatinklio sąsaja: turi vidinę svetainę (web interface), skirtą stebėjimui, valdymui ir nustatymų reguliavimui.
• Belaidis ryšys: palaiko „Wi-Fi“ (802.11 b/g/n/ax) ir „Bluetooth 5.0“ protokolus su nurodytu veikimo nuotoliu viduje ir lauke.
• „BLE“ sąsaja (Gateway): veikia kaip tiltas tarp jūsų „Shelly BLU“ įrenginių ir platesnės „Shelly“ ekosistemos. Ji priima „Bluetooth“ signalus ir siunčia juos į debesiją arba vietiniu būdu į kitus ne „Bluetooth“ įrenginius.
• „Wi-Fi“ ryšio stiprintuvas (IoT įrenginiams): išplečia jūsų „Wi-Fi“ tinklo veikimo zoną – priima esamą signalą, jį sustiprina ir perduoda toliau.
• „Zigbee“ ryšio stiprintuvas (IoT įrenginiams): išplečia „Zigbee“ tinklo aprėptį sustiprindamas ir perduodamas signalą platesniam plotui.
• Programavimo scenarijai (Scripting): leidžia naudoti „Shelly“ skriptų kalbą sudėtingesnėms funkcijoms kurti.
• Platus integracijų spektras: suderinama su trečiųjų šalių sistemomis, palaiko dokumentuotą HTTP API, MQTT(s), „Web Hooks“ per HTTP/HTTPS bei UDP.
• Tvarkaraščiai: leidžia planuoti sudėtingas operacijas nustatytu laiku (pagal datą, savaitės dieną, valandas, minutes ar net sekundes).
• Virtualūs komponentai: palaiko dinaminių virtualių elementų kūrimą ir valdymą.
• „KNX net/IP“ palaikymas: galimybė integruoti į profesionalias KNX pastatų valdymo sistemas.

Panaudojimo būdai

• Prietaisų valdymas: nuotoliniu būdu valdykite ir automatizuokite įvairius elektros prietaisus, pavyzdžiui, apšvietimą, ventiliatorius ar kitus įrenginius.
• Energijos stebėjimas: stebėkite prijungtų prietaisų energijos suvartojimą realiuoju laiku. Tai naudinga norint suprasti vartojimo įpročius ir didinti energinį efektyvumą.
• Namų automatizavimas: integruokite „Shelly 1PM Gen4“ į savo namų sistemą, kad sukurtumėte individualius scenarijus ir prietaisų veikimo tvarkaraščius.
• Energinis efektyvumas: naudokite galios matavimo funkciją, kad nustatytumėte daugiausiai energijos naudojančius prietaisus ir priimtumėte pagrįstus sprendimus sąnaudoms mažinti.
• Nuotolinė stebėseną: sekite savo prietaisų būseną net nebūdami namuose. Nuotolinė prieiga leidžia stebėti ir valdyti prijungtą įrangą iš bet kurios vietos, kur yra internetas.

Namų automatizavimo pavyzdžiai

Apšvietimo valdymas ir energijos stebėjimas

• Valdykite šviesas nuotoliu ir stebėkite jų energijos sąnaudas.
• Pagal pakitusį energijos suvartojimą nustatykite, ar neperdegė lemputė.
• Išsiaiškinkite, kuriose patalpose apšvietimui sunaudojama daugiausiai elektros.

Prietaisų stebėjimas ir automatika

• Automatizuokite ir sekite galingų prietaisų (pvz., orkaitės, indaplovės, skalbyklės) naudojimą.
• Naudokite galios duomenis automatizavimui paleisti (pvz., gaukite pranešimą, kai skalbyklė baigia darbą).
• Suplanuokite prietaisų veikimą pigesnio tarifo valandomis.

Šildytuvų ir boilerių valdymas

• Įjunkite/išjunkite elektrinius vandens šildytuvus ar patalpų šildytuvus (maksimali srovė – 16 A).
• Stebėkite energijos sąnaudas, kad suprastumėte šildymo kaštus.
• Automatizuokite darbą pagal temperatūrą arba paros laiką.

Apsauga nuo perkrovos

• Apsaugokite prijungtus prietaisus nustatydami maksimalias galios ribas.
• Automatiškai išjunkite maitinimą, jei suvartojimas viršija nustatytas ribas.

Verslo ir mažmeninės prekybos pritaikymas

• Energijos optimizavimas biuruose: stebėkite ir optimizuokite bendros įrangos (spausdintuvų, kavos aparatų) naudojimą. Automatiškai išjunkite įrangą po darbo valandų.
• Apšvietimo zonos su analitika: grupuokite apšvietimą zonomis ir analizuokite vartojimo modelius išlaidoms mažinti.
• Prevencinė priežiūra: aptikite neįprastas energijos suvartojimo tendencijas, kad numatytumėte galimus įrenginių ar šviestuvų gedimus.

Pramoninis ir komunalinis pritaikymas

• Variklių ar siurblių valdymas: valdykite drėkinimo ar cirkuliacinius siurblius (iki 16 A). Stebėkite energijos naudojimą, kad nustatytumėte, ar variklis veikia tinkamai.
• Saulės jėgainių / autonominių sistemų stebėjimas: stebėkite grandinių, maitinamų iš inverterių ar akumuliatorių, apkrovą. Optimizuokite vartojimą atsižvelgdami į saulės generaciją ar baterijų talpą.

Pagrindinės taikymo sritys

• Gyvenamieji pastatai: privatūs namai ir daugiabučiai (butai, apartamentai, viešbučiai).
• Smulkusis verslas: nedideli biurų pastatai, parduotuvės, restoranai, degalinės.
• Viešasis sektorius: vyriausybinės ir savivaldybių įstaigos.
• Švietimo įstaigos: universitetai ir kolegijos.

Integracijos

• „Amazon Alexa“ palaikomos funkcijos: Įjungimas / Išjungimas
• „Google Smart Home“ palaikomos funkcijos: Įjungimas / Išjungimas
• „Samsung SmartThings“ palaikomos funkcijos: Įjungimas / Išjungimas

Supaprastinta vidinė schema:

Įrenginio elektrinės sąsajos

Įvestys:

• 1 jungiklio/mygtuko įvestis (prisukamas gnybtas): SW
• 5 maitinimo šaltinio įvestys (prisukami gnybtai): 2 N (+) ir 3 L (Ʇ)

Išvestys:

• 1 relės išvestis su galios matavimu (prisukamas gnybtas): O

Papildomų priedų sąsaja:

• „Shelly“ patentuota nuoseklioji sąsaja (Add-on interface)

⚠ ATSARGIAI! Kai įrenginys prijungtas prie maitinimo, papildomų priedų sąsajoje yra aukšta įtampa!

Ryšys ir saugumas

• Ryšio protokolai: Wi-Fi, Bluetooth, Zigbee, Matter
• Saugos funkcijos:
  • Apsauga nuo perkaitimo
  • Apsauga nuo viršįtampio
  • Apsauga nuo viršsrovio
  • Apsauga nuo per didelės galios

Palaikomi apkrovos tipai:

• Ominė (kaitrinės lemputės, šildymo prietaisai)
• Talpinė (kondensatorių blokai, elektroninė įranga, variklių paleidimo kondensatoriai)
• Induktyvinė su RC filtru (LED apšvietimo tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai, skalbyklės, džiovyklės)

Vartotojo sąsaja

Valdymas (vienas mygtukas):

• Palaikykite 5 sek.: įjungiamas įrenginio prieigos taškas (AP) ir „Bluetooth“ ryšys.
• Palaikykite 10 sek.: gamyklinių parametrų atkūrimas (factory reset).
• Paspauskite 5 kartus: perjungiamas įrenginio profilis iš „Matter“ į „Zigbee“. Įrenginys 3 minutėms pereina į susiejimo režimą.
• Paspauskite 3 kartus: iš naujo paleidžiamas 3 minučių susiejimo režimas, jei nespėjote to padaryti anksčiau.

LED indikacija (vienos spalvos):

• AP įjungtas / Wi-Fi išjungtas: mirksi (1 sek. šviečia / 1 sek. ne).
• Wi-Fi įjungtas, bet neprijungtas: mirksi (1 sek. šviečia / 3 sek. ne).
• Prisijungta prie Wi-Fi: šviečia nuolat.
• Debesis įjungtas, bet neprijungtas: mirksi (1 sek. šviečia / 5 sek. ne).
• Prisijungta prie „Shelly Cloud“: šviečia nuolat.
• Programinės įrangos atnaujinimas (OTA): greitas mirksėjimas (po 0,5 sek.).
• Laikant mygtuką 5 sek.: greitas mirksėjimas (po 0,5 sek.).
• Laikant mygtuką 10 sek.: labai greitas mirksėjimas (po 0,25 sek.).
