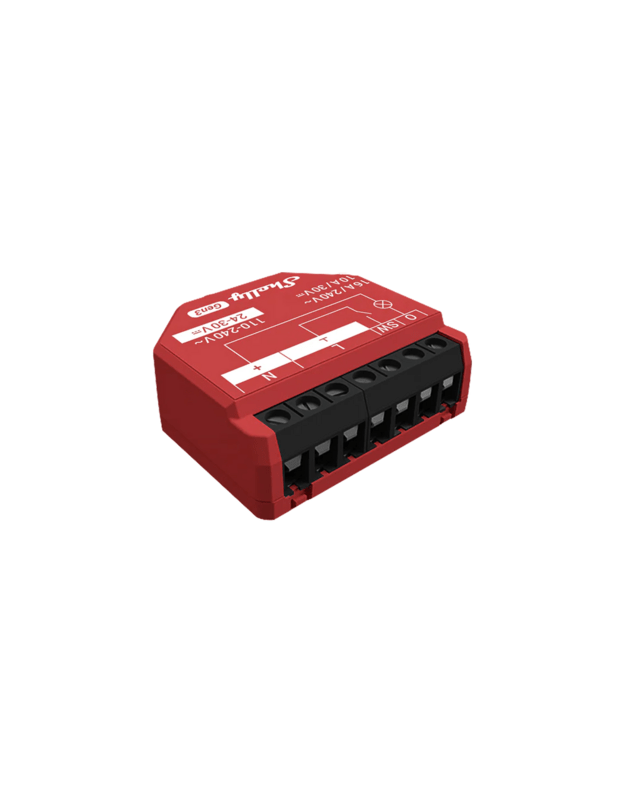

Shelly 1PM Gen3

Pagrindinės savybės

• „Wi-Fi“ ryšys: Įrenginys jungiasi prie jūsų namų „Wi-Fi“ tinklo, todėl galite nuotoliniu būdu stebėti drėgmės ir temperatūros duomenis per išmaniojo telefono programėlę ar kitus suderinamus prietaisus.
• Integracija su išmaniųjų namų platformomis: „Shelly 1PM Gen3“ galite integruoti į populiarias platformas, tokias kaip „Google“, „Alexa“ ir „Samsung SmartThings“. Tai leidžia valdyti įrenginį balsu ir kurti automatizavimo scenarijus.
• Išmanusis jungiklis su galios matavimu: Veikia kaip išmanusis jungiklis su papildoma funkcija matuoti elektros suvartojimą, leidžiančia stebėti prijungtų prietaisų energijos naudojimą.

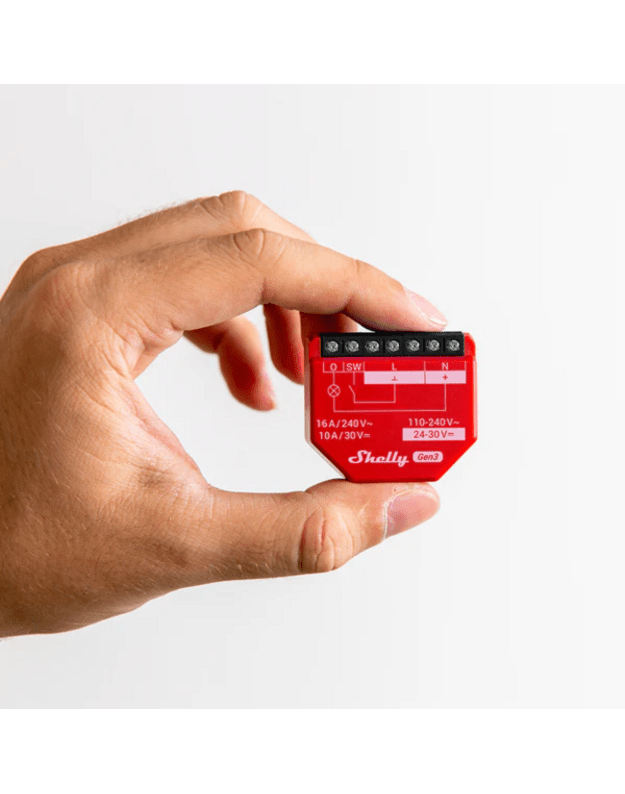

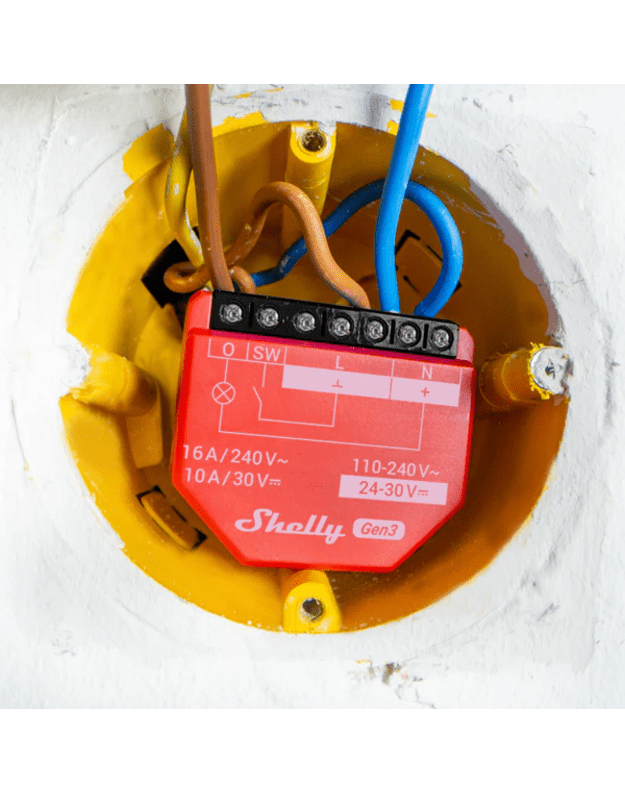

• Kompaktiškas dizainas: Mažo korpuso konstrukcija pritaikyta montuoti į standartines sienines elektros dėžutes, už elektros lizdų, šviesos jungiklių ar kitose ankštose vietose.
• Nuotolinis valdymas: Leidžia nuotoliniu būdu valdyti elektros prietaisus telefonu, planšete, kompiuteriu ar namų automatizavimo sistema.
• Vietinis ir „Cloud“ valdymas: Gali veikti savarankiškai vietiniame „Wi-Fi“ tinkle arba būti valdomas per debesijos namų automatizavimo paslaugas.
• Patobulintas procesorius ir atmintis: Atnaujintas procesorius ir padidinta atmintis užtikrina geresnį įrenginio našumą.
• Nuotolinė prieiga: Suteikia galimybę pasiekti, valdyti ir stebėti prietaisus iš bet kurios vietos, kur yra internetas (jei įrenginys prijungtas prie maršrutizatoriaus).
• Integruota žiniatinklio sąsaja: Turi vidinę svetainę (Web Interface) nustatymų stebėjimui, valdymui ir reguliavimui.
• Belaidis ryšys: Palaiko „Wi-Fi“ (802.11 b/g/n) ir „Bluetooth 4.2“ protokolus su nurodytu veikimo spinduliu viduje ir lauke.
• BLE siųstuvas (Gateway): Veikia kaip tiltas tarp jūsų „Shelly BLU“ įrenginių ir platesnės „Shelly“ ekosistemos. Jis priima „Bluetooth“ signalus ir siunčia juos į debesiją arba vietiniu būdu į kitą įrenginį, neturintį „Bluetooth“.
• „Wi-Fi“ diapazono praplėtimas: Naudojamas išplėsti jūsų „Wi-Fi“ tinklo aprėptį – priima esamą signalą, jį sustiprina ir perduoda toliau platesniam plotui.
• Skriptų rašymas (Scripting): Palaiko „Shelly“ skriptų kalbos funkcijas sudėtingesniam automatizavimui.
• Plati integracijų gama: Įrenginį galima integruoti su trečiųjų šalių sistemomis per dokumentuotą HTTP API, MQTT(s), „Web Hooks“ (per HTTP/HTTPS) ir UDP.
• KNX: Palaiko „KNXnet/IP“ ryšio protokolą.
• Tvarkaraščiai: Leidžia planuoti sudėtingas operacijas pagal iš anksto nustatytą laiką (datą, savaitės dieną, valandas, minutes ar net sekundes).
• Virtualūs komponentai: Palaiko dinaminius virtualius komponentus sistemos lankstumui didinti.

Naudojimo pavyzdžiai

• Prietaisų valdymas: Nuotoliniu būdu valdykite ir automatizuokite įvairius elektros prietaisus (šviesas, ventiliatorius ir kt.).
• Galios stebėjimas: Stebėkite prijungtų prietaisų energijos suvartojimą realiuoju laiku. Tai padeda suprasti energijos naudojimo įpročius.
• Namų automatizavimas: Įtraukite įrenginį į bendrą sistemą, kad sukurtumėte pasirinktinius scenarijus ir tvarkaraščius.
• Energijos efektyvumas: Naudokite galios matavimo duomenis, kad identifikuotumėte daugiausiai energijos naudojančius prietaisus ir optimizuotumėte sąnaudas.
• Nuotolinė priežiūra: Stebėkite savo namų prietaisus net būdami išvykę.

Pagrindinės pritaikymo sritys

• Gyvenamieji namai
• Daugiabučiai (MDU): Butai, apartamentai, viešbučiai ir kt.
• Lengvoji komercija: Maži biurai, parduotuvės, restoranai, degalinės.
• Valstybinės ir savivaldybių įstaigos
• Universitetai ir koledžai

Integracijos

Supaprastinta vidinė schema

Įrenginio elektrinės sąsajos

Įvestys

• 1 jungiklio / mygtuko įvestis (SW): sraigtinis gnybtas.
• 5 maitinimo šaltinio įvestys: 2 „N“ (+) ir 3 „L“ (Ʇ) sraigtiniai gnybtai.

Išvestys

• 1 relės išvestis (O): su galios matavimo funkcija, sraigtinis gnybtas.

Papildomų priedų (Add-on) sąsaja

• „Shelly“ patentuota nuoseklioji sąsaja.

PERSPĖJIMAS! Kai įrenginys prijungtas prie maitinimo, papildomų priedų sąsajoje yra aukšta įtampa!

Ryšys ir saugumas

Ryšio technologijos

• „Wi-Fi“
• „Bluetooth“

Apsaugos funkcijos

• Apsauga nuo perkaitimo.
• Apsauga nuo viršįtampių.
• Apsauga nuo viršsrovių.
• Apsauga nuo per didelės galios.

Palaikomi apkrovos tipai

• Ominė / Rezistyvinė: kaitrinės lemputės, šildymo prietaisai.
• Talpinė / Kapacityvinė: kondensatorių blokai, elektroninė įranga, variklių paleidimo kondensatoriai.
• Indukcinė (reikalingas RC slopintuvas): LED lempučių valdikliai, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai, skalbimo mašinos, džiovyklės.

Vartotojo sąsaja

Valdymas (Įvestys)

• Vienas valdymo mygtukas:
  • Palaikykite nuspaudę 5 sekundes, kad įjungtumėte įrenginio prieigos tašką (AP) ir „Bluetooth“ ryšį.
  • Palaikykite nuspaudę 10 sekundžių, kad atkurtumėte gamyklinius nustatymus.

Išvestys

LED (vienos spalvos) indikacija

Specifications

Basic wiring diagrams

Legend
