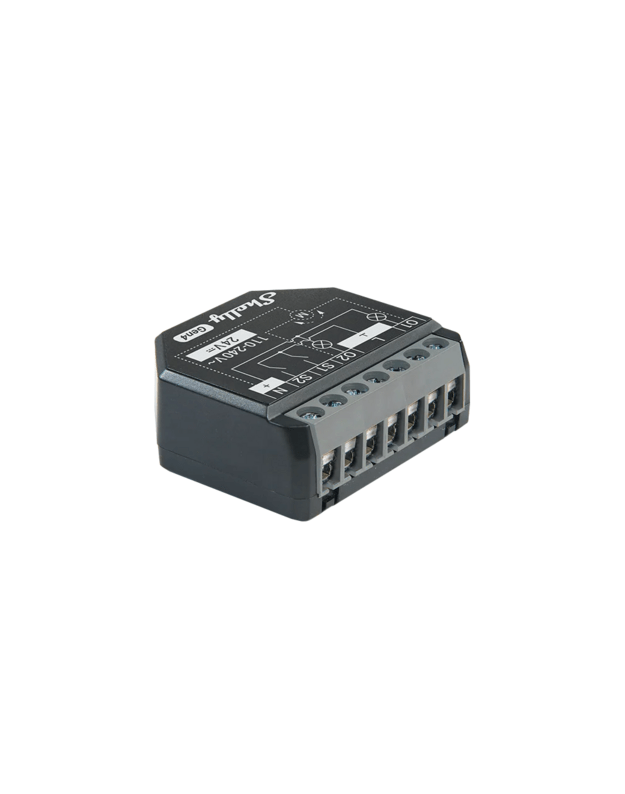

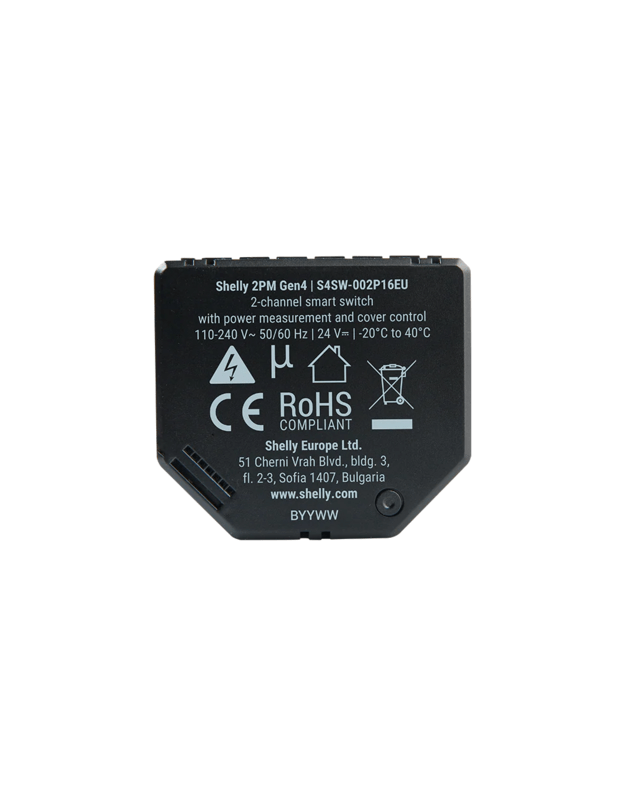

Shelly 2PM Gen4

Pagrindinės savybės

• Išmanusis jungiklis su galios matavimu: Veikia kaip išmanusis jungiklis su papildoma funkcija – elektros energijos suvartojimo matavimu, leidžiančiu stebėti prijungtų prietaisų sąnaudas.
• Kompaktiškas dizainas: Mažo formato korpusas, todėl įrenginį patogu montuoti standartinėse sieninėse elektros dėžutėse, už rozečių, šviesos jungiklių ar kitose ankštose vietose.
• Nuotolinis valdymas: Leidžia nuotoliniu būdu valdyti elektros prietaisus per mobilųjį telefoną, planšetinį kompiuterį, PC arba namų automatizavimo sistemą.
• Vietinis ir „Cloud“ valdymas: Gali veikti savarankiškai vietiniame „Wi-Fi“ tinklo lygmenyje arba būti valdomas per debesijos (cloud) namų automatizavimo paslaugas.
• Patobulintas procesorius: Atnaujintas procesorius ir „Zigbee“ ryšys užtikrina geresnį našumą.
• „Zigbee“ ryšys: „Zigbee“ protokolas naudojamas įrenginio įtraukimui (inclusion), o tai palengvina pradinę konfigūraciją.
• Nuotolinė prieiga: Leidžia pasiekti, valdyti ir stebėti įrenginį iš bet kurios vietos, kur yra interneto ryšys (jei įrenginys prijungtas prie „Wi-Fi“ maršrutizatoriaus).
• Integruota žiniatinklio sąsaja: Turi vidinę svetainę, skirtą stebėjimui, valdymui ir nustatymų reguliavimui.
• „BLE“ šliuzas (Gateway): Veikia kaip tiltas tarp „Shelly BLU“ įrenginių ir platesnės „Shelly“ ekosistemos – priima „Bluetooth“ signalus ir perduoda juos į debesiją arba vietiniu būdu kitiems ne „Bluetooth“ įrenginiams.
• „Zigbee“ ryšio plėtiklis (Range extender): Naudojamas išplėsti „Zigbee“ tinklo veikimo zoną – priima signalą, jį sustiprina ir perduoda toliau.
• „Wi-Fi“ ryšio plėtiklis: Išplečia esamo „Wi-Fi“ tinklo pasiekiamumą sustiprindamas ir pertransliuodamas signalą didesniu spinduliu.
• Skriptų rašymas (Scripting): Palaiko „Shelly“ skriptų kalbą sudėtingesnei automatizacijai.
• Plati integracijų gama: Įrenginį galima integruoti su trečiųjų šalių sistemomis naudojant HTTP API, MQTT(s), „Web Hooks“ (HTTP/HTTPS) ir UDP.
• KNX palaikymas: Palaiko „KNXnet/IP“ ryšio protokolą.
• Tvarkaraščiai: Leidžia planuoti sudėtingas operacijas pagal datą, paros laiką, savaitės dienas, valandas ar net sekundes.
• Virtualūs komponentai: Palaiko dinaminių virtualių elementų kūrimą.
• Žaliuzių (Venetian blinds) režimas: Leidžia nuotoliniu būdu valdyti motorizuotas žaliuzes, roletus, markizes ir kt. Matuoja prijungto variklio energijos sąnaudas. Rekomenduojama naudoti tik su varikliais, turinčiais elektroninius arba mechaninius galinius išjungiklius (limit switches).

Naudojimo atvejai

• Prietaisų valdymas: Naudokite nuotoliniam įvairių elektros prietaisų, tokių kaip šviestuvai, ventiliatoriai ar kiti įrenginiai, valdymui ir automatizavimui.
• Galios stebėjimas: Stebėkite prijungtų prietaisų energijos suvartojimą realiuoju laiku. Tai naudinga norint suprasti energijos vartojimo įpročius ir didinti efektyvumą.
• Namų automatizavimas: Integruokite „Shelly 2PM Gen4“ į savo namų automatizavimo sistemą, kad sukurtumėte pasirinktines scenas ir įrenginių darbo tvarkaraščius.
• Energijos vartojimo efektyvumas: Pasinaudokite galios matavimo funkcija, kad nustatytumėte daug energijos vartojančius prietaisus ir priimtumėte pagrįstus sprendimus namų ūkiui taupyti.
• Nuotolinis stebėjimas: Stebėkite savo įrenginius net nebūdami namuose. Nuotolinės prieigos funkcija leidžia kontroliuoti prijungtus prietaisus iš bet kurios vietos, kur yra interneto ryšys.

Namų automatizavimo scenarijai

Nepriklausomas dviejų grandinių valdymas

• Valdykite dvi skirtingas apšvietimo grandines arba prietaisus naudodami vieną modulį.
• Puikiai tinka dvigubiems sieniniams jungikliams (pvz., svetainės ir koridoriaus šviesoms).
• Atskirai stebėkite kiekvieno kanalo energijos suvartojimą.

Išmanusis žaliuzių, roletų ir užuolaidų valdymas

• Valdykite motorizuotas žaliuzes, roletus ar užuolaidas.
• Palaiko kalibravimą tiksliam atidarymo, uždarymo ar sustabdymo pozicionavimui.
• Palaiko horizontalių žaliuzių (Venetian Blinds) juostelių pakreipimo valdymą.
• Automatizuokite pagal laiką, saulės aukštį ar oro sąlygas.

Prietaisų energijos stebėjimas

• Nepriklausomai stebėkite dviejų prietaisų (pvz., kavos aparato ir skrudintuvo) energijos sąnaudas.
• Gaukite įspėjimus arba inicijuokite veiksmus, jei įrenginiai viršija nustatytas galios ribas.

Vonios kambario ir virtuvės vėdinimas

• 1 kanalas: Vonios ventiliatoriaus valdymas pagal drėgmės lygį.
• 2 kanalas: Veidrodžio šildytuvas arba rankšluosčių džiovintuvas su tvarkaraščiais ar temperatūros jutikliais.

Komerciniai ir biuro naudojimo atvejai

• Susitikimų kambarių apšvietimas: Automatizuokite apšvietimą dviejose gretimose zonose iš vienos vietos ir sekite sąnaudas energijos auditui.
• Reklaminių stendų valdymas: Vienu kanalu valdykite parduotuvės iškabos apšvietimą, kitu – reklaminį televizorių ar informacinį terminalą.
• Langų uždangų automatizavimas: Konferencijų salėse automatizuokite žaliuzes pagal aplinkos šviesos jutiklius arba susitikimų tvarkaraštį.

Pramoninis ir infrastruktūros pritaikymas

• Dvigubas variklių valdymas: Valdykite ir stebėkite du mažos apkrovos variklius (pvz., ventiliatorius, vožtuvus, siurblius) pagal aplinkos sąlygas.
• Padalintos apkrovos stebėjimas: Stebėkite dviejų specifinių prietaisų sąnaudas toje pačioje grandinėje. Idealiai tinka kritinės įrangos (maršrutizatorių, modemų) būklei sekti.

Integracijos

Supaprastinta vidinė schema

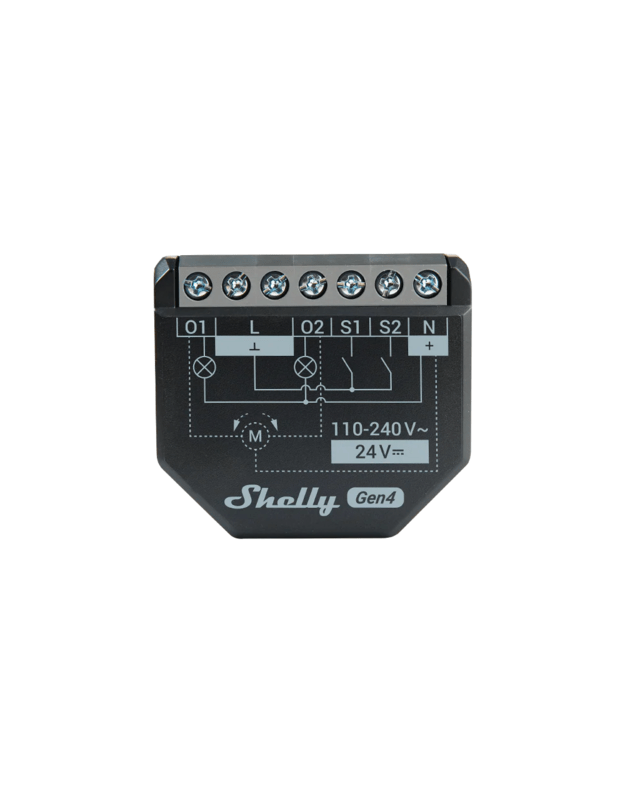

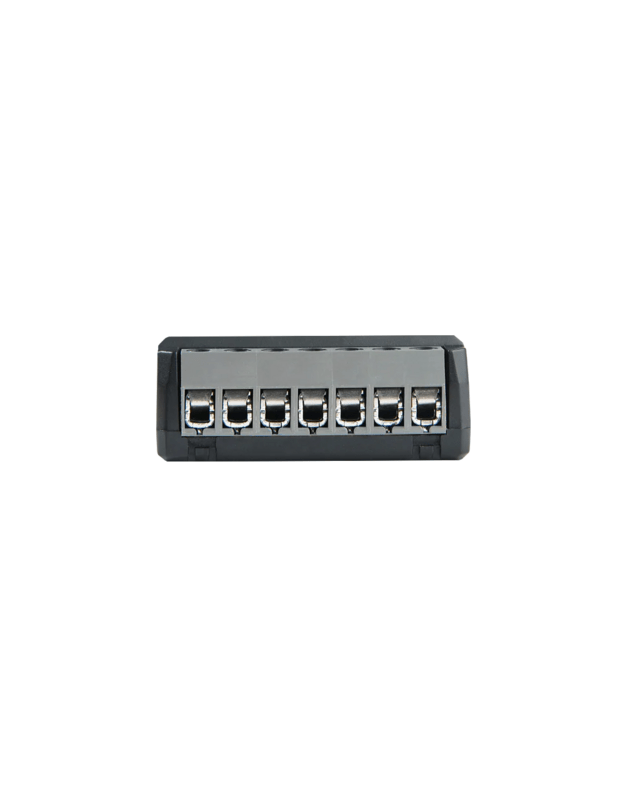

Įrenginio elektrinės sąsajos

• Įėjimai:
  • 2 jungiklių/mygtukų įėjimai (prisukami gnybtai): S1 ir S2.
  • 3 maitinimo šaltinio įėjimai: 1 N (+) ir 2 L (Ʇ).
• Išėjimai:
  • 2 relių išėjimai su galios matavimo funkcija.
• Papildomų priedų sąsaja (Add-on):
  • „Shelly“ patentuota nuoseklioji sąsaja.

⚠ ATSARGIAI! Kai įrenginys prijungtas prie maitinimo, papildomų priedų sąsajoje yra aukšta įtampa!

Ryšio technologijos

• Wi-Fi
• Bluetooth
• Zigbee

Saugos funkcijos

• Apsauga nuo perkaitimo
• Apsauga nuo viršįtampio
• Apsauga nuo viršsrovio
• Apsauga nuo viršijamos galios
• Kliūčių aptikimas (uždangų/žaliuzių režime)
• Saugos jungiklis (uždangų/žaliuzių režime)

Palaikomi apkrovos tipai

• Ominė/Rezistyvinė (kaitrinės lemputės, šildymo prietaisai).
• Talpinė (kondensatorių blokai, elektroninė įranga, variklių paleidimo kondensatoriai).
• Induktyvinė su RC slopintuvu (LED apšvietimo tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai, skalbimo mašinos, džiovyklės).

Vartotojo sąsaja

Valdymo mygtukas

• Palaikykite 5 sekundes: Įjungiamas įrenginio prieigos taškas (AP) ir „Bluetooth“ ryšys.
• Palaikykite 10 sekundžių: Atkuriami gamykliniai nustatymai (Factory Reset).
• Paspauskite 5 kartus: Perjungiamas įrenginio profilis iš „Matter“ (numatytasis) į „Zigbee“. Įrenginys 3 minutėms pereina į įtraukimo (inclusion) režimą.
• Paspauskite 3 kartus: Iš naujo paleidžiamas 3 minučių įtraukimo režimas (jei nespėjote to padaryti anksčiau).

LED indikacija (viena spalva)

• AP įjungtas, Wi-Fi išjungtas: Šviečia 1 sek. / Nešviečia 1 sek.
• Wi-Fi įjungtas, bet neprijungtas: Šviečia 1 sek. / Nešviečia 3 sek.
• Prisijungta prie Wi-Fi tinklo: Šviečia nuolat.
• Debesija (Cloud) įjungta, bet neprijungta: Šviečia 1 sek. / Nešviečia 5 sek.
• Prisijungta prie „Shelly Cloud“: Šviečia nuolat.
• Programinės įrangos atnaujinimas (OTA): Mirksi kas 0,5 sek.
• Mygtukas laikomas 5 sek.: Mirksi kas 0,5 sek.
• Mygtukas laikomas 10 sek.: Mirksi greitai kas 0,25 sek.
