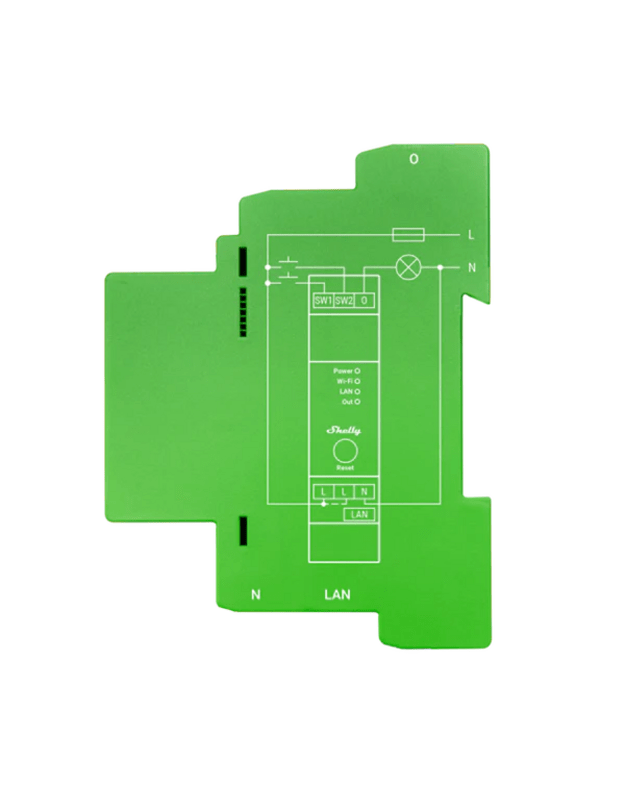

SHPROD1PM

Pagrindinės savybės

• Montuojamas ant DIN bėgelio: Skirtas profesionaliam montavimui elektros skydinėse.
• Automatinis pritemdymo kalibravimas: Užtikrina tolygų šviesos reguliavimą visame diapazone.
• Jungiklio / mygtuko įvesties režimas: Leidžia lanksčiai valdyti įrenginį naudojant įvairius jungiklius ar mygtukus.
• Vieno / dviejų mygtukų pritemdymo valdymas: Leidžia naudoti visas įrenginio funkcijas su bet kokia sieninių jungiklių konfigūracija.
• Nakties režimas: Leidžia nustatyti konkretų šviesos ryškumą nakties metu.
• Minimalus / maksimalus ryškumas: Apriboja pritemdymo diapazoną, kad išvesties ryškumas būtų valdomas tiksliau.
• Mygtuko kitimo greitis (Button fade rate): Reguliuoja, kaip greitai keičiasi ryškumas laikant nuspaustą mygtuką.
• Perėjimo trukmė: Reguliuoja laiką, per kurį šviesa pasikeičia nuo 0 iki 100 %.
• Sauga: Apsauga nuo viršsrovių, viršįtampių ir galios viršijimo.
• Savaitiniai tvarkaraščiai: Palaiko kasdienius tvarkaraščius ir rutiną, įskaitant ryškumo, perėjimo trukmės ir pritemdymo signalo vertės nustatymą.
• Automatinio įjungimo / išjungimo laikmačiai: Leidžia nustatyti automatinio išsijungimo ar įsijungimo laiką.
• Vietiniai veiksmai: Leidžia kurti automatizavimo scenarijus vietiniame „Wi-Fi“ tinkle.
• „Webhooks“: Palaiko automatizavimą per įvykiais pagrįstą ryšį su kitais įrenginiais.
• „BLE“ sąsaja (Gateway): Palengvina ryšį tarp „Bluetooth“ (BLE) ir „Wi-Fi“ įrenginių.
• „Wi-Fi“ ryšio stiprintuvas: Pakartoja „Wi-Fi“ signalą ir padidina jo veikimo nuotolį.
• Skriptų rašymas: Leidžia kurti sudėtingus automatizavimo scenarijus naudojant skriptus.
• Suderinamumas: Puikiai suderinamas su trečiųjų šalių namų automatizavimo sistemomis.
• Nereikia centrinio mazgo (Hub): Galima naudoti vietiniu būdu arba nuotoliniu per „Shelly Smart Control“ arba kitas sistemas.

Naudojimo pavyzdžiai

• Ryškumo valdymas: Reguliuokite pritemdomų šviesų ryškumą 110–240 V diapazone.
• Išmanūs tvarkaraščiai: Sukurkite tvarkaraščius, kad šviesos ryškumas automatiškai keistųsi visą dieną.
• Modernizavimas: Įdiekite „Pro Dimmer“ į esamą apšvietimo sistemą ir toliau naudokite dabartinius jungiklius.
• Saulėtekis ir saulėlydis: Sinchronizuokite šviesas su saulės ciklu.
• Nakties režimas: Aktyvuokite sumažintą ryškumą nakties valandomis.
• Integracija: Susiekite įrenginį su „Home Assistant“, „Google Home“, „Alexa“ ar „SmartThings“.
• Vieno / dvigubo paspaudimo valdymas: Pritemdykite arba paryškinkite šviesą vienu ar dviem paspaudimais.
• Energijos stebėjimas: Stebėkite ir matuokite prijungtų šviesų elektros sąnaudas.
• Tikslus valdymas: Pasiekite profesionalų apšvietimo valdymą montuojant įrenginį ant DIN bėgelio.

Integracijos

Įrenginio elektrinės sąsajos

Įvestys

• 2 jungiklių/mygtukų įvestys (sraigtiniai gnybtai): SW1, SW2
• 2 maitinimo šaltinio įvestys (sraigtiniai gnybtai): 1 L (fazė) ir 1 N (nulis)

Išvestys

• 1 išvestis: O

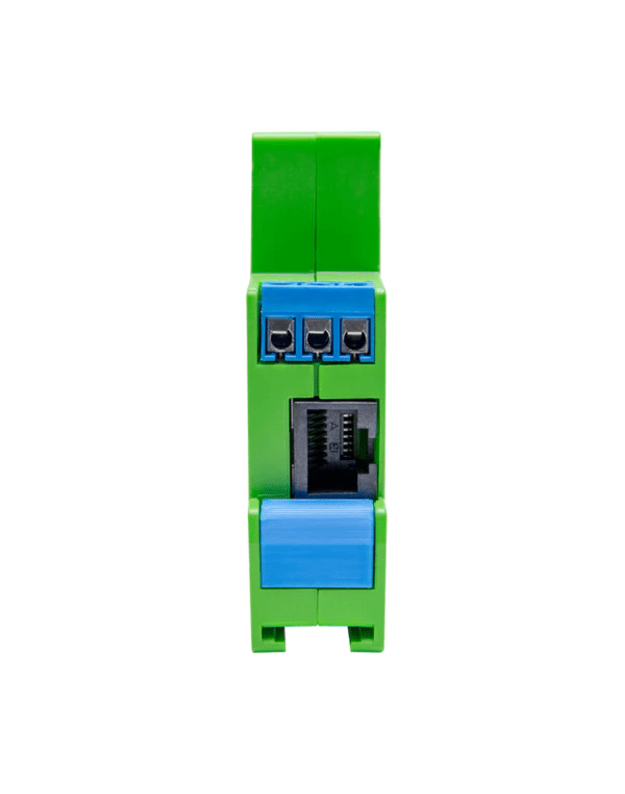

Ethernet prievadas

• 1 RJ45 jungtis
• ⚠ DĖMESIO! LAN kabelį prijunkite arba atjunkite tik tada, kai įrenginys yra išjungtas! LAN kabelio jungties dalys, kurias liečia naudotojas, neturi būti metalinės.

Papildomų priedų (Add-on) sąsaja

• „Shelly“ patentuota nuoseklioji sąsaja.

⚠ DĖMESIO! Veikiant įrenginiui, papildomų priedų sąsajoje yra aukšta įtampa!

Ryšys ir sauga

Ryšio technologijos

• Ethernet
• „Wi-Fi“
• „Bluetooth“

Saugos funkcijos

• Apsauga nuo perkaitimo
• Apsauga nuo viršįtampių
• Apsauga nuo viršsrovių
• Apsauga nuo galios viršijimo

Palaikomi apkrovos tipai

• Pritemdomos LED lempos: iki 200 W
• Kaitrinės lemputės: iki 200 W
• Halogeninės lempos: iki 200 W
• Geležinės šerdies transformatoriai su žemos įtampos kaitrinėmis lempomis: iki 200 VA
• Pritemdomi elektroniniai transformatoriai: iki 200 W

Naudotojo sąsaja

Valdymas

• Vienas (Reset) mygtukas:
  • Palaikykite nuspaudę 5 sekundes, kad įjungtumėte įrenginio prieigos tašką (AP) ir „Bluetooth“ ryšį.
  • Palaikykite nuspaudę 10 sekundžių, kad atkurtumėte gamyklinius nustatymus.

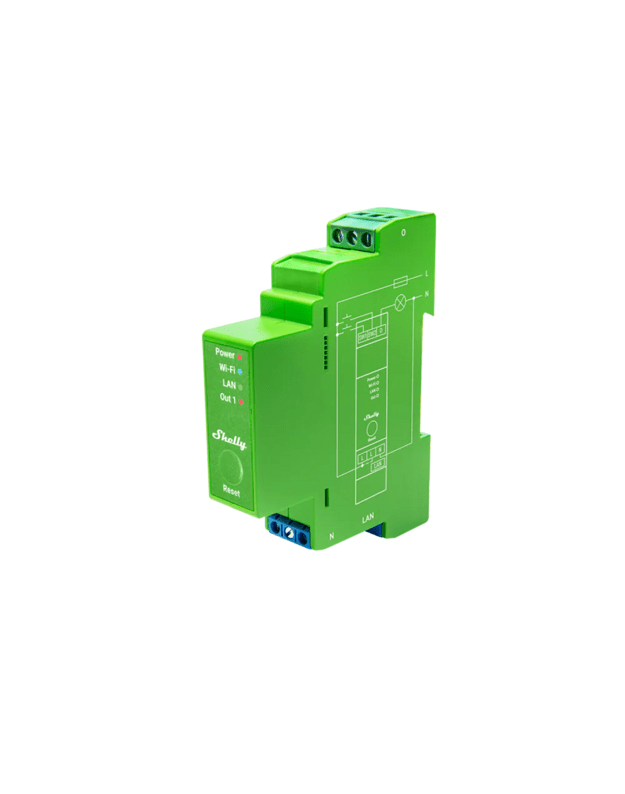

LED indikacija

• Maitinimas (Power - raudona): Šviečia, jei prijungtas maitinimas.
• „Wi-Fi“ (spalva kinta):
  • Mėlyna: įrenginys veikia AP (prieigos taško) režimu.
  • Raudona: veikia STA režimu, bet neprisijungta prie „Wi-Fi“ tinklo.
  • Geltona: prisijungta prie „Wi-Fi“, bet neprisijungta prie „Shelly Cloud“ (arba debesis išjungtas).
  • Žalia: prisijungta prie „Wi-Fi“ ir „Shelly Cloud“ tarnybos.
  • Mirksinti Raudona/Mėlyna: vyksta programinės įrangos atnaujinimas (OTA).
• LAN (žalia): Šviečia, jei prijungtas Ethernet kabelis.
• Išvestis (Out - raudona): Šviečia, kai išvestis (šviesa) yra įjungta.

Specifications

Basic wiring diagrams

Legend
