Shelly i4 Gen3

Pagrindinės savybės

• „Wi-Fi“ ryšys: Įrenginys jungiasi prie jūsų namų tinklo, leidžiant nuotoliniu būdu stebėti drėgmės ir temperatūros duomenis per programėlę ar kitus suderinamus prietaisus.
• Integracija su „Alexa“: Galite susieti „Shelly i4 Gen3“ su „Alexa“ platforma, taip įgalindami valdymą balsu ir automatizaciją.
• Vietinis ir debesijos valdymas: Gali veikti savarankiškai vietiniame tinkle arba būti valdomas per debesijos (Cloud) namų automatizavimo paslaugas.
• „Bluetooth“ ryšys: Įdiegtas „Bluetooth“ ir BLE sąsaja (gateway), skirta lengvesniam įrenginio pridėjimui sąrankos metu.
• Patogi sąsaja: Įrenginys turi vartotojui patogią sąsają su atstatymo (reset) mygtuku rankiniam valdymui.
• Patobulintas procesorius ir atmintis: Atnaujinta aparatinė įranga užtikrina didesnį našumą.
• Integruota žiniatinklio sąsaja: Skirta nustatymų stebėjimui, valdymui ir reguliavimui tiesiogiai per naršyklę.
• Belaidis ryšys: Palaiko „Wi-Fi“ (802.11 b/g/n) ir „Bluetooth 4.2“ protokolus su nurodytu veikimo nuotoliu viduje ir lauke.
• BLE sąsaja (Gateway): Veikia kaip tiltas tarp jūsų „Shelly BLU“ įrenginių ir platesnės „Shelly“ ekosistemos; priima „Bluetooth“ signalus ir perduoda juos į debesiją arba vietiniu būdu kitiems įrenginiams.
• „Wi-Fi“ diapazono plėtiklis (Range extender): Skirtas išplėsti jūsų „Wi-Fi“ tinklo aprėptį kitiems IoT įrenginiams.
• Skriptų rašymas (Scripting): Palaiko „Shelly“ skriptų kalbą papildomoms funkcijoms programuoti.
• Plati integracijų gama: Galima integruoti su trečiųjų šalių sistemomis per HTTP API, MQTT(s), Web Hooks (HTTP/HTTPS) ir UDP.
• Virtualūs komponentai: Galimybė kurti ir naudoti virtualius valdymo elementus.

Naudojimo pavyzdžiai

• Nuotolinis prietaisų valdymas: Įjunkite arba išjunkite elektros prietaisus naudodami telefoną, planšetę, kompiuterį ar automatizavimo sistemą.
• Patogumas per internetą: Valdykite įrenginius iš bet kurios pasaulio vietos, kur yra internetas.
• Namų automatizavimas: Automatinis elektros prietaisų valdymas užtikrina komfortą ir ramybę.

Pagrindinės taikymo sritys

• Gyvenamosios patalpos: Privatūs namai.
• Daugiabučiai: Butai, apartamentai, viešbučiai.
• Nedidelės komercinės patalpos: Biurai, mažos parduotuvės, restoranai, degalinės.
• Viešasis sektorius: Savivaldybių pastatai, universitetai, kolegijos.

Integracijos

Įrenginio elektrinės sąsajos

Įvestys (Inputs):

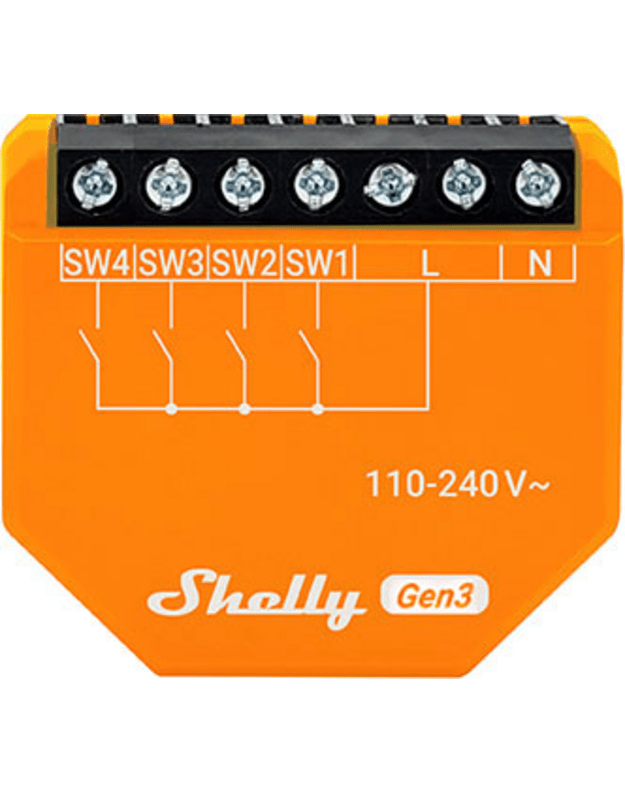

• 4 jungiklių/mygtukų įvestys (prisukamuose gnybtuose): SW1, SW2, SW3 ir SW4.
• 3 maitinimo šaltinio įvestys (prisukamuose gnybtuose): 1 N (nulis) ir 2 L (fazė).

Išvestys (Outputs):

• Nėra (N/A).

Priedų sąsaja (Add-on interface):

• „Shelly“ patentuota nuoseklioji sąsaja (serial interface).

⚠ DĖMESIO! Kai įrenginys prijungtas prie maitinimo, priedų sąsajoje yra aukšta įtampa!

Ryšys ir saugumas

• Ryšio technologijos: „Wi-Fi“, „Bluetooth“.
• Saugos funkcija: Apsauga nuo perkaitimo.

Vartotojo sąsaja

Valdymo mygtukas (Control button):

• Palaikykite 5 sekundes: Įjungiamas įrenginio prieigos taškas (AP) ir „Bluetooth“ ryšys.
• Palaikykite 10 sekundžių: Atliekamas gamyklinių parametrų atstatymas (Factory reset).

LED indikacija (viena spalva):

• AP įjungtas, „Wi-Fi“ išjungtas: 1 sek. ŠVIEČIA / 1 sek. NEŠVIEČIA.
• „Wi-Fi“ įjungtas, bet neprisijungta prie tinklo: 1 sek. ŠVIEČIA / 3 sek. NEŠVIEČIA.
• Prisijungta prie „Wi-Fi“ tinklo: ŠVIEČIA nuolat.
• Debesija (Cloud) įjungta, bet neprisijungta: 1 sek. ŠVIEČIA / 5 sek. NEŠVIEČIA.
• Prisijungta prie „Shelly Cloud“: ŠVIEČIA nuolat.
• Programinės įrangos atnaujinimas (OTA): 0,5 sek. ŠVIEČIA / 0,5 sek. NEŠVIEČIA.
• Mygtukas laikomas 5 sekundes: 0,5 sek. ŠVIEČIA / 0,5 sek. NEŠVIEČIA.
• Mygtukas laikomas 10 sekundžių: 0,25 sek. ŠVIEČIA / 0,25 sek. NEŠVIEČIA.

Pastaba: Šis sąrašas pateiktas pradedant nuo pradinės būsenos (žemiausias prioritetas). Kiekviena aukštesnė būsena panaikina ankstesnę.
