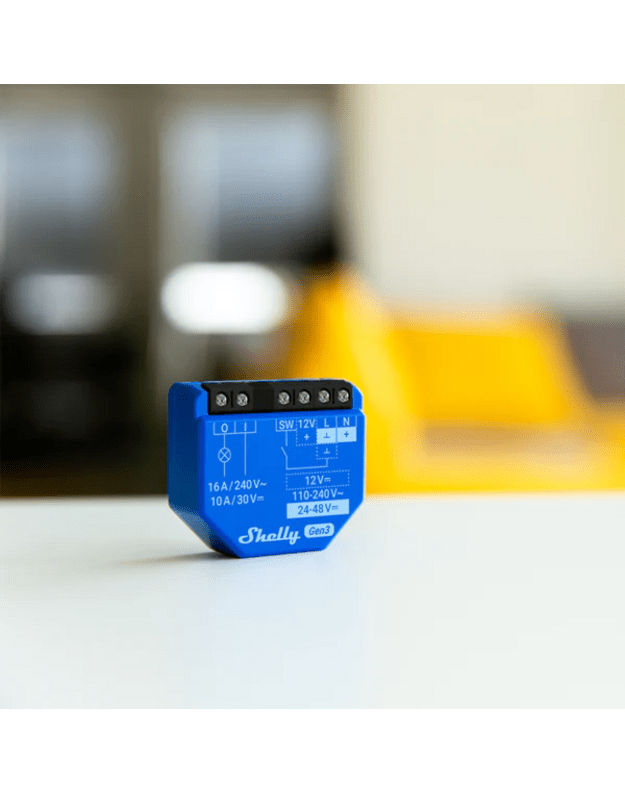

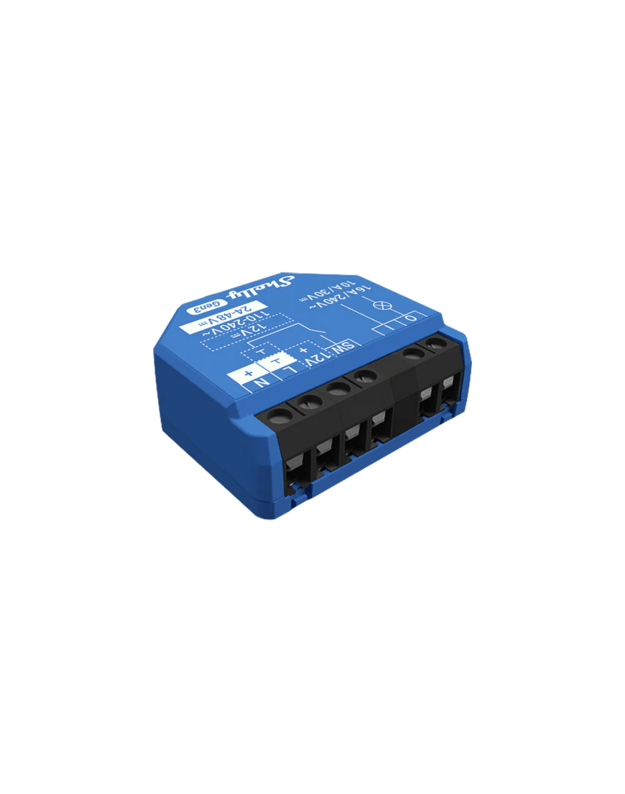

Shelly 1 Gen3

Akcija -5%

Prekės kodas: SH1G3

Turimas kiekis: Prekė sandėlyje

Įrenginio identifikavimas

  • Įrenginio pavadinimas: Shelly 1 Gen3
  • Įrenginio modelis: S3SW-001X16EU
  • Įrenginio SSID: Shelly1G3-XXXXXXXXXXXX
  • BLE modelio ID: 0x1018

Shelly 1 Gen3 yra mažų matmenų išmanusis jungiklis su potencialo neturinčiais kontaktais („sausais“ kontaktais), leidžiantis nuotoliniu būdu valdyti elektros prietaisus mobiliuoju telefonu, planšete, kompiuteriu ar namų automatizavimo sistema. Jis gali veikti savarankiškai vietiniame „Wi-Fi“ tinkle arba būti valdomas per debesijos namų automatizavimo paslaugas. Palyginti su ankstesne karta, šis įrenginys pasižymi patobulintu procesoriumi ir padidinta atmintimi.

„Shelly 1 Gen3“ gali būti pasiekiamas, valdomas ir stebimas nuotoliniu būdu iš bet kurios vietos, kurioje vartotojas turi interneto ryšį, jei tik įrenginys yra prijungtas prie „Wi-Fi“ maršrutizatoriaus ir interneto.

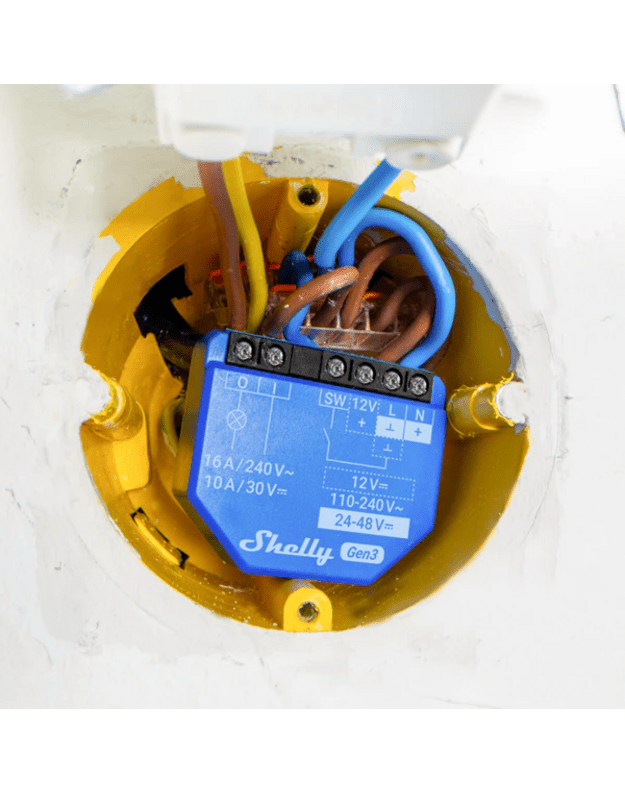

Dėl savo formos jis gali būti montuojamas į standartines elektros potinkines dėžutes, už elektros lizdų ir šviesos jungiklių ar kitose vietose, kur erdvė yra ribota.

„Shelly 1 Gen3“ turi integruotą žiniatinklio sąsają (angl. Web Interface), kurią naudojant galima stebėti bei valdyti įrenginį ir keisti jo nustatymus.

€1350 €1420 su PVM
Sutaupote - €070
Turite klausimų apie šią prekę? Klauskite
Gamintojas: Shelly

Pagrindinės savybės

  • „Wi-Fi“ ryšys: įrenginys jungiasi prie jūsų namų „Wi-Fi“ tinklo, todėl galite nuotoliniu būdu stebėti drėgmės ir temperatūros duomenis per išmaniojo telefono programėlę ar kitus suderinamus prietaisus.
  • Integracija su išmaniųjų namų platformomis: „Shelly 1 Gen3“ galite susieti su populiariomis platformomis, tokiomis kaip „Google“, „Alexa“ ir „Samsung SmartThings“. Tai leidžia valdyti įrenginį balsu ir kurti automatizavimo scenarijus.
  • Vietinis ir cloud valdymas: gali veikti savarankiškai vietiniame „Wi-Fi“ tinkle arba būti valdomas per debesijos (angl. cloud) namų automatizavimo paslaugas.
  • „Bluetooth“ ryšys: „Bluetooth“ ir BLE sąsaja (angl. gateway) naudojama įrenginio pridėjimui (konfigūravimui), kas yra labai patogu pradinio nustatymo metu.
  • Vartotojui patogi sąsaja: įrenginys turi paprastą sąsają su atstatymo (angl. reset) mygtuku rankiniam valdymui.
  • Patobulintas procesorius ir atmintis: naujesnės kartos modelis turi galingesnį procesorių ir daugiau atminties, užtikrinančius geresnį veikimą.
  • Integruota žiniatinklio sąsaja: turi vidinę svetainę, skirtą stebėjimui, valdymui ir nustatymų koregavimui.
  • Belaidis ryšys: palaiko „Wi-Fi“ (802.11 b/g/n) ir „Bluetooth 4.2“ protokolus su nurodytu veikimo nuotoliu viduje ir lauke.
  • „Sausas kontaktas“ (angl. Dry Contact): leidžia įjungti ir išjungti žemesnės įtampos prietaisus.
  • BLE sąsaja (angl. Gateway): veikia kaip tiltas tarp jūsų „Shelly BLU“ įrenginių ir platesnės „Shelly“ ekosistemos. Ji priima „Bluetooth“ signalus ir siunčia juos į debesiją arba lokaliai į kitą ne „Bluetooth“ įrenginį.
  • „Wi-Fi“ diapazono plėtiklis: veikia kaip signalo stiprintuvas kitiems daiktų interneto (IoT) įrenginiams – priima esamą „Wi-Fi“ signalą ir jį sustiprina, išplėsdamas tinklo aprėptį.
  • Scenarijų rašymas (skriptinimas): palaiko individualių funkcijų kūrimą naudojant „Shelly“ programavimo kalbą.
  • Plati integracijų gama: gali būti jungiamas su trečiųjų šalių namų sistemomis per dokumentuotą HTTP API, MQTT(s), Web Hooks (HTTP/HTTPS) ir UDP.
  • Tvarkaraščiai: leidžia planuoti sudėtingas operacijas, kurios bus vykdomos nustatytu laiku (pagal datą, savaitės dieną, valandas, minutes ar net sekundes).
  • Virtualūs komponentai: palaiko dinaminį virtualių valdymo elementų kūrimą.

Naudojimo pavyzdžiai

  • Nuotolinis prietaisų valdymas: įjunkite arba išjunkite elektros prietaisus nuotoliniu būdu telefonu, planšete ar kompiuteriu.
  • Patogumas per internetą: pasiekite ir valdykite įrenginius iš bet kurios pasaulio vietos, kur yra internetas.
  • Namų automatizavimas: automatizuokite prietaisų veikimą, kad namų aplinka būtų patogesnė ir poilsis malonesnis.

Pagrindinės taikymo sritys

  • Gyvenamieji namai
  • Daugiabučiai pastatai (butai, viešbučiai ir kt.)
  • Lengvoji komercija (maži biurai, parduotuvės, restoranai, degalinės)
  • Valstybinės ir savivaldybių įstaigos
  • Universitetai ir kolegijos

Integracijos ir schemos

  • Amazon Alexa: palaikoma.
  • Google Smart Home: palaikoma.
  • Samsung SmartThings: palaikoma.

Supaprastinta vidinė schema:

Shelly Plus 1 internal schematics

Įrenginio elektrinės sąsajos

Įvestys (Inputs)

  • 1 jungiklio / mygtuko įvestis (sraigtinis gnybtas).
  • 1 relės įvestis (potencialo neturintys kontaktai, sraigtinis gnybtas).
  • 2 maitinimo įvestys (sraigtiniai gnybtai: N – neutralė ir L – fazė).

Išvestys (Outputs)

  • 1 relės išvestis (potencialo neturintys kontaktai, sraigtinis gnybtas).

Ryšys

  • Wi-Fi ir Bluetooth.

Saugumas ir apkrovos

  • Saugos funkcija: apsauga nuo perkaitimo.
  • Palaikomi apkrovos tipai:
    • Rezistyvinė (kaitrinės lemputės, šildymo prietaisai).
    • Talpinė (kondensatorių blokai, elektroninė įranga, variklių paleidimo kondensatoriai).
    • Induktyvinė (naudojant „RC Snubber“ filtrą): LED apšvietimo tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai, skalbimo mašinos, džiovyklės.

Vartotojo sąsaja

Valdymas (Mygtukas)

  • Palaikyti 5 sekundes: įjungiamas įrenginio prieigos taškas (AP) ir „Bluetooth“ ryšys.
  • Palaikyti 10 sekundžių: gamyklinių parametrų atstatymas (Factory Reset).

LED indikacija (vienos spalvos)

Šviesos diodo mirksėjimo reikšmės (nuo žemiausio prioriteto):

Būsena

Mirksėjimo intervalas

AP įjungtas / Wi-Fi išjungtas

1 sek. Įjungta / 1 sek. Išjungta

Wi-Fi įjungtas, bet neprisijungta

1 sek. Įjungta / 3 sek. Išjungta

Prisijungta prie Wi-Fi tinklo

Šviečia nuolat

Debesija įjungta, bet neprisijungta

1 sek. Įjungta / 5 sek. Išjungta

Prisijungta prie „Shelly Cloud“

Šviečia nuolat

Programinės įrangos atnaujinimas (OTA)

0,5 sek. Įjungta / 0,5 sek. Išjungta

Palaikius mygtuką 5 sek.

0,5 sek. Įjungta / 0,5 sek. Išjungta

Palaikius mygtuką 10 sek.

0,25 sek. Įjungta / 0,25 sek. Išjungta

Specifications

Quantity

Value

Physical

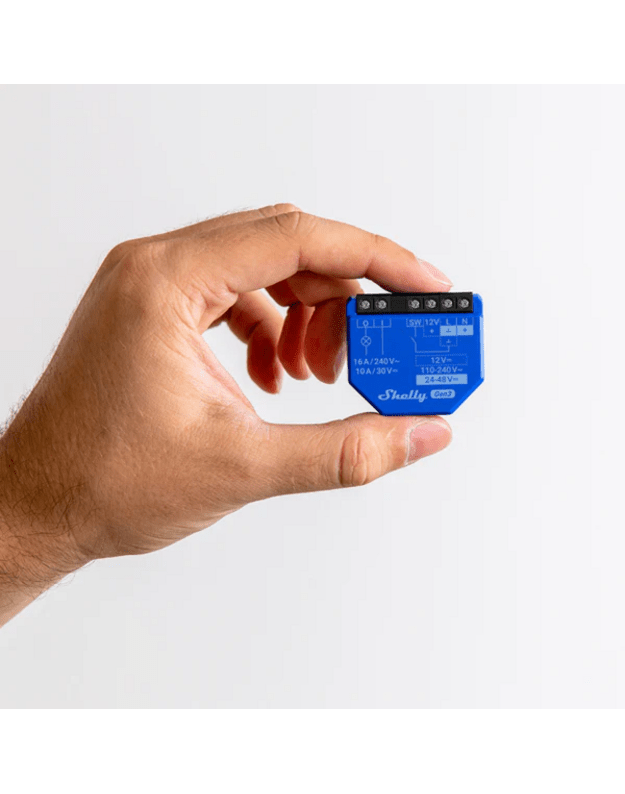

Size (HxWxD):

37x42x16 / 1.46x1.65x0.63

Weight:

26 g / 0.92 oz

Screw terminals max torque:

0.4 Nm / 3.5 lbin

Conductor cross section:

0.5 to 4 mm² / 20 to 11 AWG (solid, stranded, and bootlace ferrules)

Conductor stripped length:

6 to 7 mm / 0.24 to 0.28 in

Mounting:

Wall console

Shell material:

Plastic

Shell color:

Blue

Terminal Color:

Black

Environmental

Ambient working temperature:

-20 °C to 40 °C / -5 °F to 105 °F

Humidity:

30 % to 70 % RH

Max. altitude:

2000 m / 6562 ft

Electrical

Power supply:
  • 110-240 V~
  • 24-48 V⎓
  • 12 V⎓

Power consumption:

< 1.2 W

External protection:

Cable protection switch in accordance with EN60898-1 (tripping characteristic B or C, max. 16 A rated current, min. 6 kA interrupting rating, energy limiting class 3)

Output circuits ratings

Max. switching voltage:
  • 240 V~
  • 30 V⎓

Max. switching current:
  • 16 A/240 V~
  • 10 A/30 V⎓

Sensors, meters

Internal-temperature sensor:

Yes

Radio

Wi-Fi

Protocol:

802.11 b/g/n

RF band:

2401 - 2483 МHz

Max. RF power:

< 20 dBm

Range:

Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors
(Depends on local conditions)

Bluetooth

Protocol:

4.2 with BLE

RF band:

2400 - 2483.5 MHz

Max. RF power:

< 4 dBm

Range:

Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors
(Depends on local conditions)

Microcontroller unit

CPU:

ESP-Shelly-C38F

Flash:

8MB

Firmware capabilities

Schedules:

20

Webhooks (URL actions):

20 with 5 URLs per hook

Scripting:

Yes

MQTT:

Yes

Basic wiring diagrams

110-240 V~ power supply

24-48 V⎓ power supply

12 V⎓ stabilized power supply

Legend

Terminals



Wires



I

Load circuit input terminal

L

Live wire (110-240 V~)

O

Load circuit output terminal

N

Neutral wire

SW

Switch (controlling O) input terminal

+

12/24-48V ⎓ positive wire

+12V

12 V⎓ positive terminal

GND

12/24-48V⎓ ground wire

L

Live terminal (110-240 V~)



N

Neutral terminal



+

24-48 V⎓ positive terminal



Ʇ

12/24-48V⎓ ground terminal
