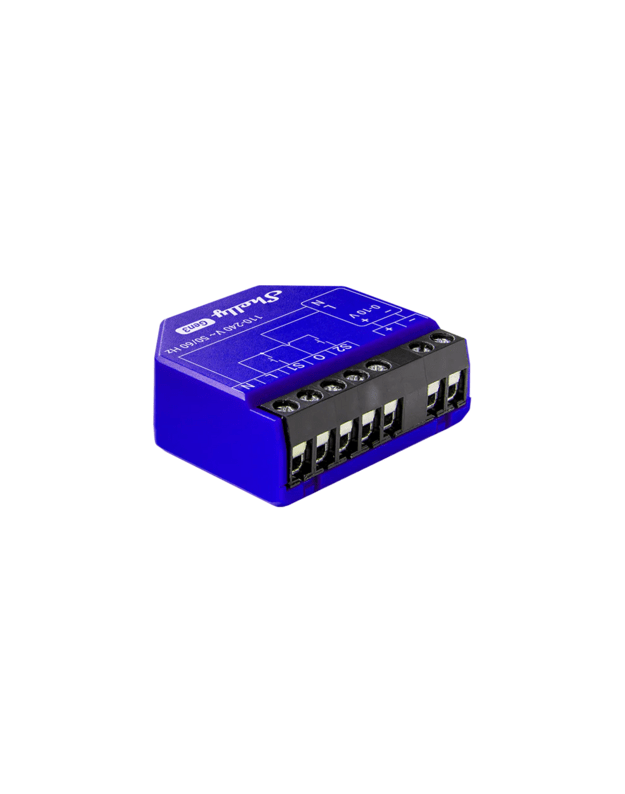

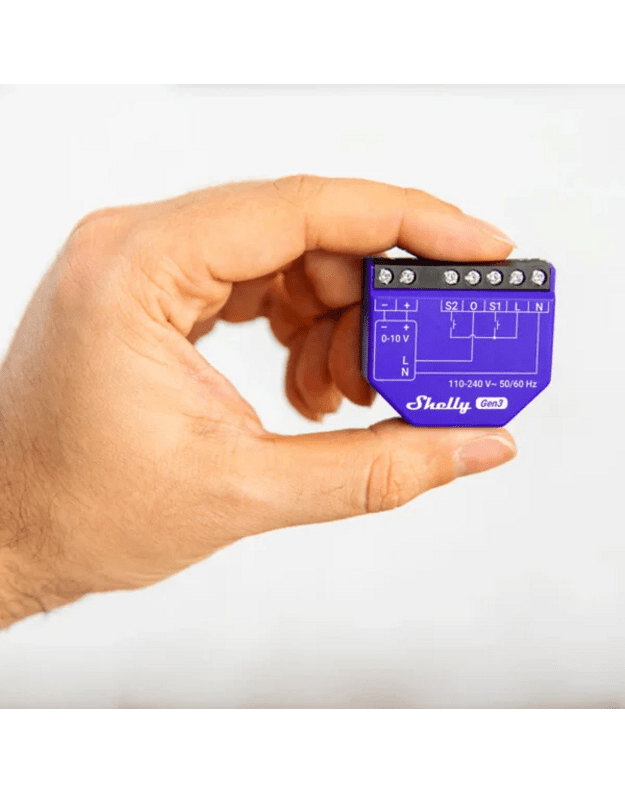

Shelly Dimmer 0/1-10V PM Gen3 šviesos intensyvuno valdiklis (Wifi, Bluetooth)

Pagrindinės savybės

• „Bluetooth“: Įrenginys atitinka „Bluetooth“ standartą ir gali jungtis prie kitų „Bluetooth“ įrenginių trumpo nuotolio duomenų mainams.
• BLE sąsaja (Gateway): Palengvina ryšį tarp BLE („Bluetooth Low Energy“) ir „Wi-Fi“ ryšį palaikančių įrenginių.
• „Wi-Fi“: Įrenginys gali prisijungti prie belaidžio tinklo.
• „Wi-Fi“ diapazono plėtiklis: Pakartoja „Wi-Fi“ signalą ir padidina jo veikimo spindulį.
• Scenarijų kūrimas (Scripting): Leidžia kurti automatizavimo scenarijus naudojant skriptus.
• Baziniai tvarkaraščiai: Palaiko savaitinius tvarkaraščius ir rutiną, įskaitant ryškumo, perėjimo trukmės ir pritemdymo signalo vertės nustatymus.
• Išplėstiniai tvarkaraščiai: Palaiko išsamius metinius tvarkaraščius su plačiu laiko reguliavimo diapazonu (nuo sekundžių iki mėnesių).
• Suderinamumas su „Shelly Plus Add-On“: Įrenginys palaiko jutiklių sąsajos prijungimą prie „Shelly Plus“ įrenginių.
• Automatinio įjungimo/išjungimo laikmačiai: Leidžia nustatyti automatinio valdymo laikmačius.
• Vietiniai veiksmai: Leidžia kurti automatizavimo scenarijus vietiniame „Wi-Fi“ tinkle.
• „Webhooks“: Palaiko automatizavimą per įvykiais pagrįstą ryšį su kitais įrenginiais.
• Suderinamumas: Puikiai suderinamas su trečiųjų šalių namų automatizavimo sistemomis.
• Nereikia valdiklio (Hub): Parengtas naudoti vietiniu arba nuotoliniu būdu per „Shelly Smart Control“ arba kitas sistemas.
• Veiklos žurnalas: Saugo išsamią įvykių istoriją.
• KVS (Raktų-reikšmių saugykla): Teikia pagrindinę nuolatinę duomenų saugyklą informacijos poroms išsaugoti.
• Pritaikomos ribos ir nuokrypiai: Galimybė nustatyti temperatūros, drėgmės ir šviesos parametrus (naudojant su „Plus Add-on“ priedu).
• Sauga: Apsauga nuo viršsrovių, viršįtampių ir galios viršijimo.
• Energijos matavimas: Tikslus energijos suvartojimo stebėjimas. Rodoma informacija apie įtampą (V), srovę (A) ir suvartojimą (W).
• Įvairių tvarkyklių integracija: Palaiko 0-10V ir 1-10V tipo tvarkykles (šviesas, variklius, vožtuvus ir kt.).
• Nakties režimas: Leidžia nustatyti konkretų šviesos ryškumą nakties metu.
• Jungiklio/mygtuko įvesties režimas: Lankstus valdymas per jungiklius arba mygtukus (vieno arba dviejų mygtukų pritemdymo kontrolė).
• Perėjimo trukmė: Valdo laiką, per kurį šviesa pritemsta arba paryškėja nuo 0 iki 100 %.
• Minimalus ryškumas įjungus: Nustato ryškumo lygį (procentais), kuris taikomas įjungiant įrenginį.
• Minimalus/maksimalus ryškumas: Apriboja pritemdymo signalo diapazoną tikslesniam valdymui.
• Mygtuko kitimo greitis: Valdo, kaip greitai keičiasi ryškumas laikant nuspaustą mygtuką.
• Mygtukų išankstiniai nustatymai: Būsena, kuri aktyvuojama dvigubu paspaudimu (numatytoji reikšmė – 100 %).
• Virtualūs komponentai: Specialus komponentų rinkinys, kurį vartotojas gali susikurti dinamiškai pagal poreikį.

Pagrindinės pritaikymo sritys

• Gyvenamosios patalpos: Privatūs namai ir butai.
• Daugiabučiai pastatai (MDU): Apartamentai, viešbučiai ir kt.
• Nedidelės komercinės patalpos: Maži biurų pastatai, nedidelės parduotuvės, restoranai, degalinės ir kt.
• Valstybinės ir savivaldybių įstaigos.
• Universitetai ir kolegijos.

Naudojimo atvejai (Pavyzdžiai)

• Ryškumo valdymas: Valdykite pritemdomų šviesų ryškumą 0–10 V diapazone, kad nustatytumėte tobulą apšvietimą.
• Išmanieji tvarkaraščiai: Kurkite tvarkaraščius, kad šviesos automatiškai reguliuotų savo ryškumą visos dienos metu.
• Esamos sistemos atnaujinimas: Įdiekite „Dimmer 0/1-10V PM Gen3“ į savo dabartinę apšvietimo sistemą ir toliau naudokite turimus jungiklius.
• Saulėtekio ir saulėlydžio sinchronizacija: Lengvai suderinkite šviesas su saulės ciklu naudodami išmaniuosius tvarkaraščius.
• Nakties režimas: Aktyvuokite nakties režimą, kad tamsiuoju paros metu ryškumas būtų automatiškai sumažintas.
• Trečiųjų šalių integracija: Sujunkite įrenginį su tokiomis sistemomis kaip „Home Assistant“, „Google Home“, „Alexa“ ar „SmartThings“.
• Valdymas mygtuku: Naudokite vieną arba dvigubą mygtuko paspaudimą šviesai paryškinti arba pritemdyti.
• Energijos stebėjimas: Stebėkite ir matuokite prijungtų šviesų energijos suvartojimą efektyviam valdymui.

Integracijos

Supaprastinta vidinė schema

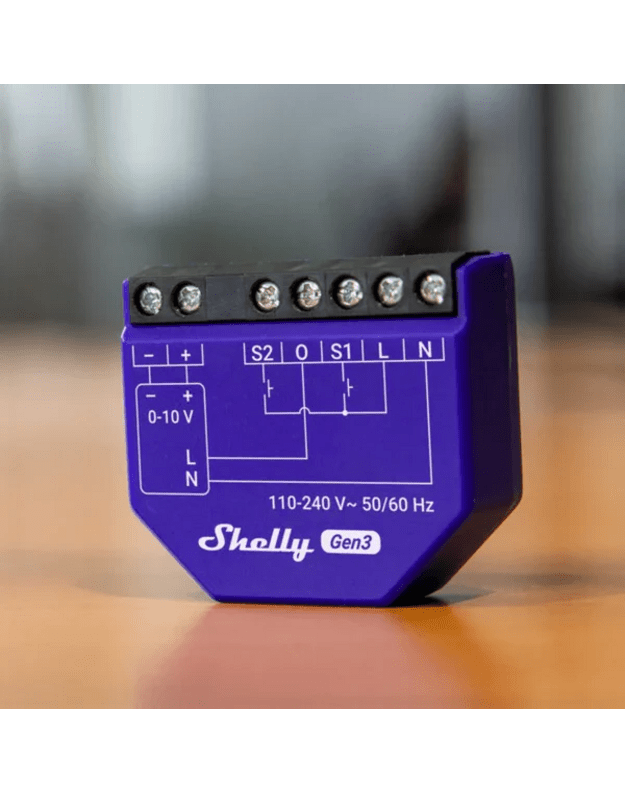

Įrenginio elektrinės sąsajos

Įvestys (Inputs)

• 2 jungiklių/mygtukų įvestys sraigtiniuose gnybtuose: S1 ir S2.
• 2 maitinimo šaltinio įvestys sraigtiniuose gnybtuose: 1 N (neutralė) ir 1 L (fazė).

Išvestys (Outputs)

• 2 0-10V išvestys sraigtiniuose gnybtuose: + ir -.
• 1 relinė išvestis su galios matavimo funkcija sraigtiniame gnybte.

Sąsajos tipas: „Shelly“ patentuota nuoseklioji sąsaja (serial interface).

⚠ ATSARGIAI!

Kai įrenginys yra prijungtas prie maitinimo šaltinio, priedų sąsajoje yra aukšta įtampa!

Ryšys ir sauga

• Ryšys: „Wi-Fi“ ir „Bluetooth“.
• Saugos funkcijos:
  • Apsauga nuo perkaitimo.
  • Apsauga nuo viršįtampių.
  • Apsauga nuo viršsrovių.
  • Apsauga nuo galios viršijimo.

Palaikomi apkrovos tipai

• 0–10 V signalo valdymas: Skirtas įvairių tipų tvarkyklėms (šviesoms, varikliams, vožtuvams ir kt.).
• 1–10 V signalo valdymas.

Vartotojo sąsaja

Įvestys (Valdymo mygtukas)

• Palaikykite nuspaudę 5 sekundes: Įjungiamas įrenginio prieigos taškas (AP) ir „Bluetooth“ ryšys.
• Palaikykite nuspaudę 10 sekundžių: Atkuriami gamykliniai įrenginio nustatymai (Factory Reset).

Išvestys (LED indikacija)

LED lemputės mirksėjimo reikšmės (nuo žemiausio prioriteto):

• AP įjungtas, „Wi-Fi“ išjungtas: 1 sek. ŠVIEČIA / 1 sek. NEŠVIEČIA.
• „Wi-Fi“ įjungtas, bet neprisijungta prie tinklo: 1 sek. ŠVIEČIA / 3 sek. NEŠVIEČIA.
• Prisijungta prie „Wi-Fi“ tinklo: Šviečia nuolatos.
• Debesija (Cloud) įjungta, bet neprisijungta: 1 sek. ŠVIEČIA / 5 sek. NEŠVIEČIA.
• Prisijungta prie „Shelly Cloud“: Šviečia nuolatos.
• Programinės įrangos atnaujinimas (OTA): 0,5 sek. ŠVIEČIA / 0,5 sek. NEŠVIEČIA.
• Mygtukas laikomas 5 sek.: 0,5 sek. ŠVIEČIA / 0,5 sek. NEŠVIEČIA.
• Mygtukas laikomas 10 sek.: 0,25 sek. ŠVIEČIA / 0,25 sek. NEŠVIEČIA.

Pastaba: Sąrašas sudarytas prioriteto tvarka – kiekviena aukštesnė būsena atšaukia ankstesnę indikaciją.
