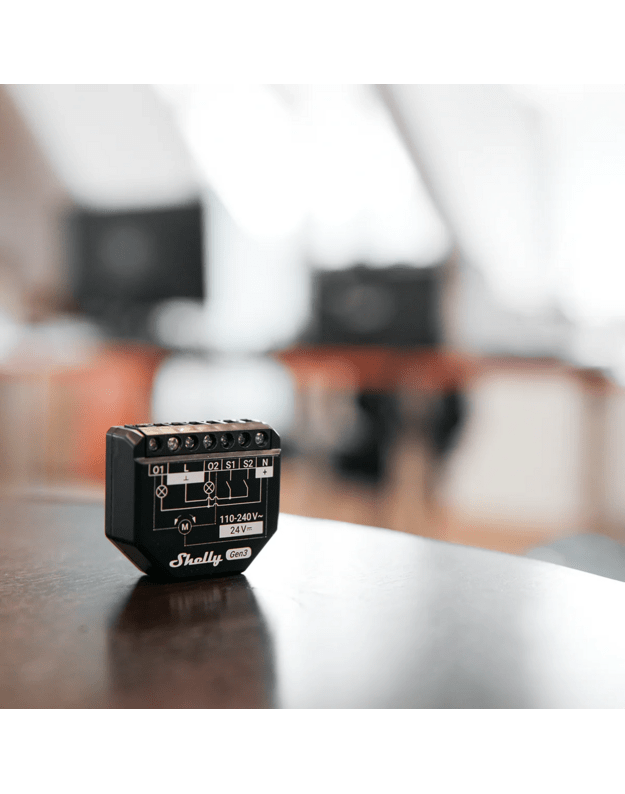

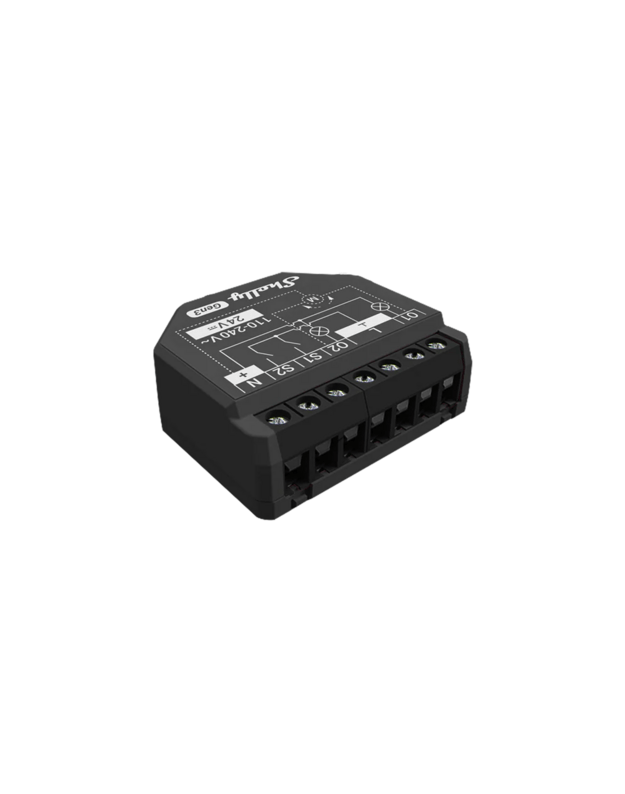

Shelly 2PM Gen3 - 2 kanalų/variklio valdymo relė (Wifi, Bluetooth)

Pagrindinės savybės

• Išmanusis jungiklis su galios matavimu: veikia kaip išmanusis jungiklis, turintis papildomą funkciją matuoti elektros suvartojimą, leidžiančią stebėti prijungtų prietaisų energijos naudojimą.

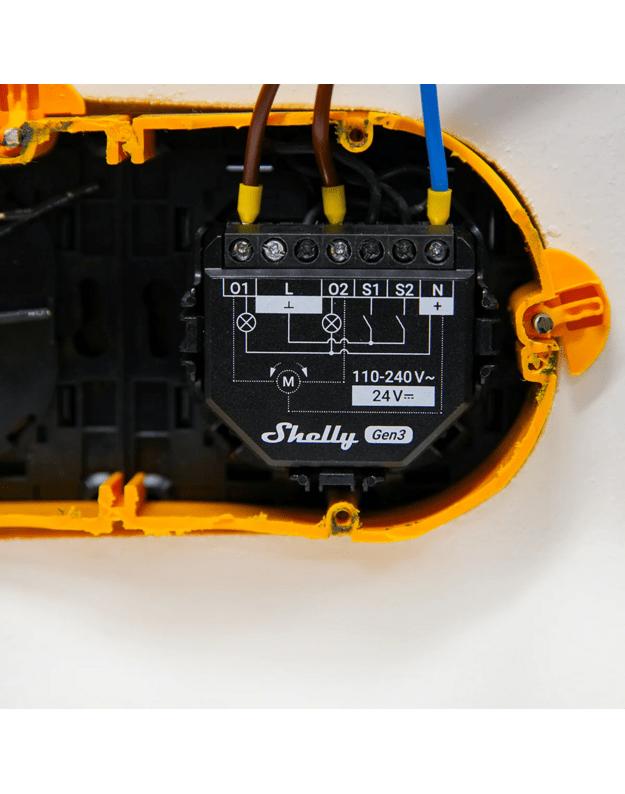

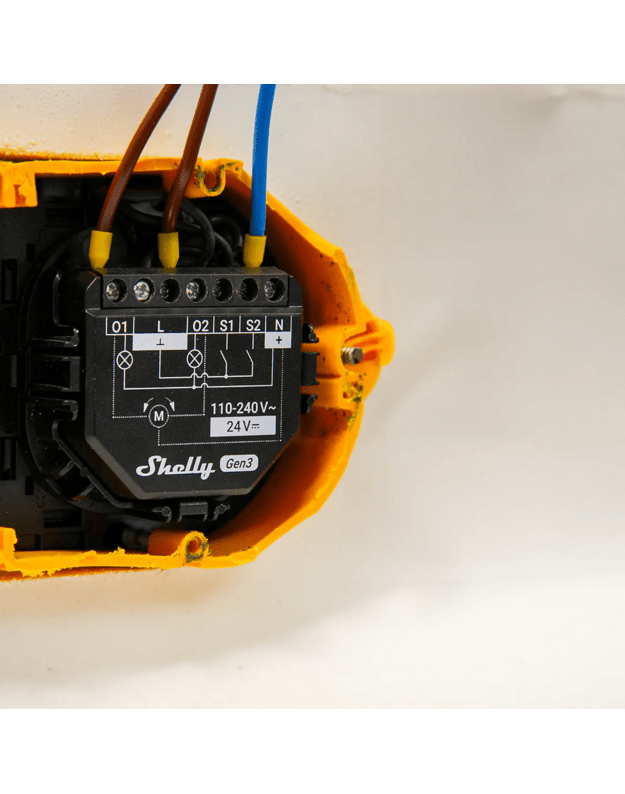

• Kompaktiškas dizainas: mažo korpuso jungiklis, pritaikytas montuoti į standartines sienines elektros dėžutes, už elektros lizdų, šviesos jungiklių ar kitose ankštose vietose.
• Nuotolinis valdymas: įgalina nuotolinį elektros prietaisų valdymą per mobilųjį telefoną, planšetinį kompiuterį, kompiuterį ar namų automatizavimo sistemą.
• Vietinis ir debesijos valdymas: gali veikti savarankiškai vietiniame „Wi-Fi“ tinkle arba būti valdomas per debesijos (cloud) namų automatizavimo paslaugas.
• Patobulintas procesorius ir atmintis: atnaujintas galingesniu procesoriumi ir didesne atmintimi, užtikrinančia geresnį veikimo našumą.
• Nuotolinė prieiga: leidžia pasiekti, valdyti ir stebėti įrenginį iš bet kurios vietos, kur yra interneto ryšys (jei įrenginys prijungtas prie „Wi-Fi“ maršrutizatoriaus).
• Integruota žiniatinklio sąsaja: turi vidinę tinklalapio sąsają stebėjimui, valdymui ir nustatymų reguliavimui.
• BLE sąsaja (Gateway): veikia kaip tiltas tarp jūsų „Shelly BLU“ įrenginių ir platesnės „Shelly“ ekosistemos. Priima „Bluetooth“ signalus ir siunčia juos į debesiją arba vietiniu būdu į kitą „Bluetooth“ nepalaikantį įrenginį.
• „Wi-Fi“ diapazono stiprintuvas (IoT įrenginiams): gali būti naudojamas kaip „Wi-Fi“ signalo plėtiklis, priimantis esamą signalą, jį sustiprinantis ir perduodantis toliau, taip išplečiant tinklo aprėptį.
• Skriptų rašymas (Scripting): palaiko individualų programavimą naudojant „Shelly Script“ kalbą.
• Plati integracijų gama: įrenginį galima integruoti su trečiųjų šalių namų sistemomis per dokumentuotą HTTP API, MQTT(s), „Web Hooks“ (per HTTP ir HTTPS) bei UDP.
• KNX palaikymas: palaiko KNXnet/IP ryšį (tik jungiklio režimu su 1.5.0 ar naujesne programine įranga).
• Tvarkaraščiai: leidžia planuoti sudėtingas operacijas, kurios bus vykdomos iš anksto nustatytu laiku. Vartotojai gali nurodyti laiko intervalus pagal datą, paros laiką, savaitės dienas, valandas, minutes ir sekundes.
• Virtualūs komponentai: leidžia kurti ir valdyti virtualius valdymo elementus.
• Venecijietiškų žaliuzių režimas: įrenginys leidžia nuotoliniu būdu valdyti motorizuotas žaliuzes, roletus, užuolaidas, markizes ir kt. Matuoja prijungto prietaiso energijos suvartojimą.
  • Rekomenduojama naudoti tik variklius su elektroniniais arba mechaniniais galiniais išjungikliais.
  • Variklio galinės padėtys turi būti teisingai nustatytos prieš jungiant įrenginį prie variklio.
  • Valdo žaliuzių, roletų ir uždangų poziciją (pakėlimą/nuleidimą).
  • Valdo venecijietiškų žaliuzių juostelių (lamelių) pasvirimo kampą.

Naudojimo atvejai

• Prietaisų valdymas: naudokite įrenginį nuotoliniam įvairių elektros prietaisų, tokių kaip apšvietimas, ventiliatoriai ar kiti įrenginiai, valdymui ir automatizavimui.
• Energijos stebėjimas: stebėkite prijungtų prietaisų elektros suvartojimą realiuoju laiku. Tai naudinga norint suprasti energijos vartojimo įpročius ir skatinti efektyvų jos naudojimą.
• Namų automatizavimas: integruokite „Shelly 2PM Gen3“ į savo namų automatizavimo sistemą, kad sukurtumėte pasirinktines scenas ir įrenginių veikimo tvarkaraščius.
• Energijos vartojimo efektyvumas: išnaudokite galios matavimo funkciją, kad nustatytumėte daug energijos vartojančius prietaisus ir priimtumėte pagrįstus sprendimus, siekdami padidinti bendrą namų energijos vartojimo efektyvumą.
• Nuotolinė stebėsena: stebėkite savo įrenginius net nebūdami namuose. Nuotolinės prieigos funkcija leidžia stebėti ir valdyti prijungtus prietaisus iš bet kurios vietos, kurioje yra interneto ryšys.

Integracijos

Supaprastinta vidinė schema

Įrenginio elektrinės sąsajos

• Įvestys (Inputs):
  • 2 jungiklių/mygtukų įvestys varžtiniuose gnybtuose: S1 ir S2.
  • 3 maitinimo šaltinio įvestys varžtiniuose gnybtuose: 1 N (+) ir 2 L (Ʇ).
• Išvestys (Outputs):
  • 2 relių išvestys su galios matavimu varžtiniuose gnybtuose.
• Priedų sąsaja (Add-on interface):
  • „Shelly“ patentuota nuoseklioji sąsaja.

⚠ ATSARGIAI! Kai įrenginys prijungtas prie maitinimo, priedų sąsajoje yra aukšta įtampa!

Ryšys ir sauga

• Ryšys: „Wi-Fi“, „Bluetooth“.
• Saugos funkcijos:
  • Apsauga nuo perkaitimo.
  • Apsauga nuo viršįtampių.
  • Apsauga nuo viršsrovių.
  • Apsauga nuo per didelės galios.
  • Kliūčių aptikimas (žaliuzių režime).
  • Saugos jungiklis (žaliuzių režime).

Palaikomi apkrovos tipai

• Ominė (rezistyvinė): kaitrinės lemputės, šildymo prietaisai.
• Talpinė (kapacityvinė): kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai.
• Indukcinė (su „RC Snubber“ filtru): LED apšvietimo valdikliai, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai, skalbyklės, džiovyklės.

Vartotojo sąsaja

• Valdymo mygtukas:
  • Palaikykite paspaudę 5 sekundes, kad įjungtumėte įrenginio prieigos tašką (AP) ir „Bluetooth“ ryšį.
  • Palaikykite paspaudę 10 sekundžių, kad atkurtumėte gamyklinius nustatymus.
• LED indikacija (vienos spalvos):
  • AP įjungtas, Wi-Fi išjungtas: 1 sek. ŠVIEČIA / 1 sek. NEŠVIEČIA.
  • Wi-Fi įjungtas, bet neprisijungta prie tinklo: 1 sek. ŠVIEČIA / 3 sek. NEŠVIEČIA.
  • Prisijungta prie Wi-Fi tinklo: ŠVIEČIA nuolatos.
  • Debesija (Cloud) įjungta, bet neprisijungta: 1 sek. ŠVIEČIA / 5 sek. NEŠVIEČIA.
  • Prisijungta prie „Shelly Cloud“: ŠVIEČIA nuolatos.
  • Programinės įrangos atnaujinimas (OTA): 0,5 sek. ŠVIEČIA / 0,5 sek. NEŠVIEČIA.
  • Mygtukas laikomas 5 sek.: 0,5 sek. ŠVIEČIA / 0,5 sek. NEŠVIEČIA.
  • Mygtukas laikomas 10 sek.: 0,25 sek. ŠVIEČIA / 0,25 sek. NEŠVIEČIA.

Pastaba: aukščiau pateiktas sąrašas prasideda nuo pradinės įrenginio būsenos (žemiausias prioritetas). Kiekviena paskesnė būsena atšaukia ankstesnę.
