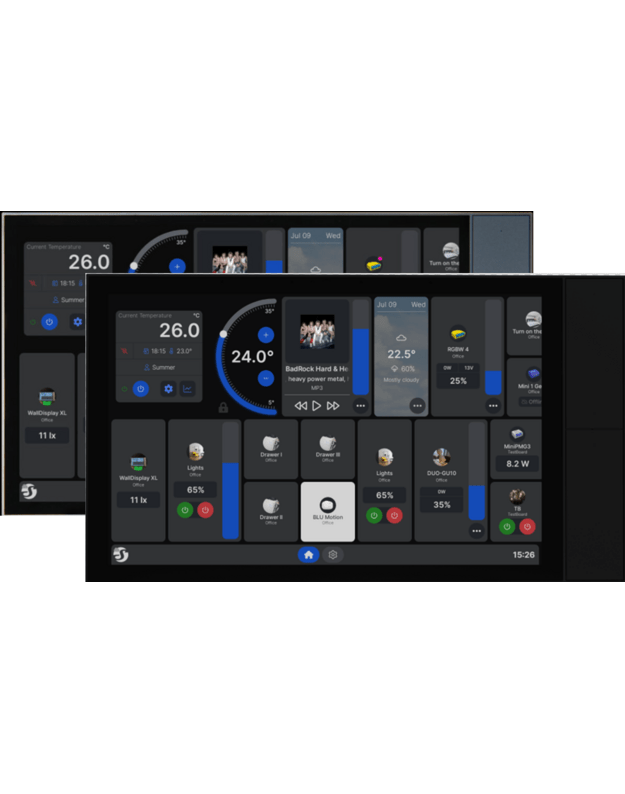

Shelly Wall Display XL

Pagrindinės savybės

• Jutiklinis 10,1 colio spalvotas ekranas.
• Lengva navigacija ir pritaikomas pagrindinis ekranas.
• Integruota relė prietaisų valdymui.
• Integruoti du 2 W galios garsiakalbiai.
• Integruotas ekrano įjungimo/išjungimo mygtukas.
• 4 integruoti, pilnai konfigūruojami mygtukai, skirti paprastam susietų įrenginių valdymui.
• Integruoti šviesos jutikliai.
• Visų kambario įrenginių energijos suvartojimo stebėjimas per „Shelly Smart Control“ paskyrą.

Naudojimo atvejai

• Vietą taupantis montavimas: Montuokite „Shelly Wall Display XL“ į standartines potinkines elektros dėžutes, skirtas šviesos jungikliams.
• Prietaisų valdymas: Nuotoliniu būdu valdykite ir automatizuokite įvairius elektros prietaisus, pavyzdžiui, šviesas ar ventiliatorius. Reguliuokite drėkintuvų, sausintuvų ir ventiliatorių darbą pagal esamą temperatūrą bei drėgmę. Valdykite kitus įrenginius remdamiesi integruoto šviesos (LUX) jutiklio duomenimis.
• Energijos stebėjimas: Stebėkite kambaryje esančių prietaisų energijos sąnaudas savo „Shelly Smart Control“ paskyroje. Tai padeda suprasti energijos vartojimo įpročius ir didinti efektyvumą.
• Namų automatizavimas: Integruokite įrenginį į savo namų automatizavimo sistemą, kad sukurtumėte pasirinktines scenas ir tvarkaraščius.
• Garso integracija: Prijunkite „Bluetooth“ arba „Sonos“ garsiakalbį prie įrenginio geresniam garso valdymui. Transliuokite muziką, pranešimus ir kitus garso signalus.
• Klimato kontrolė: Reguliuokite šildymo, vėdinimo ir oro kondicionavimo (ŠVOK) sistemas pagal esamus temperatūros ir drėgmės lygius komfortiškai aplinkai palaikyti.
• Pelėsio prevencija: Stebėkite drėgmės lygį rūsiuose ar vonios kambariuose. Įrenginys gali automatiškai įjungti vėdinimą ar sausinimą, kai to reikia.
• Įspėjimai ir pranešimai: Gaukite pranešimus, kai temperatūra ar drėgmė pasiekia nustatytas ribas, taip išvengdami vamzdžių užšalimo ar perteklinės drėgmės žalos.
• Saugumo didinimas: Padidinkite namų apsaugą fiksuodami neįprastus temperatūros pokyčius, kurie gali įspėti apie gaisrą ar užliejimą.

Pagrindinės taikymo sritys

• Gyvenamieji namai.
• Daugiabučiai (butai, viešbučiai ir kt.).
• Nedidelės komercinės patalpos (biurai, parduotuvės, restoranai, degalinės).
• Valstybinės ir savivaldybių įstaigos.
• Universitetai ir kolegijos.

Elektrinės sąsajos

Įvestys

• 1 jungiklio/mygtuko įvestis: sraigtinis gnybtas išoriniam valdymui.
• 2 maitinimo įvestys: sraigtiniai gnybtai N (neutralė) ir L (fazė).

Išvestys

1 relės išvestis: skirta apkrovos perjungimui.

Ryšys ir saugumas

• Ryšio technologijos: „Wi-Fi“ ir „Bluetooth“.
• Saugos funkcijos: Integruota apsauga nuo perkaitimo.

Palaikomi apkrovos tipai

Įrenginys suderinamas su įvairaus tipo elektros apkrovomis:

• Varžinė (Resistive): kaitrinės lemputės, šildymo prietaisai.
• Talpinė (Capacitive): kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai.
• Induktyvinė (Inductive): LED apšvietimo tvarkyklės (drivers), transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai.

Vartotojo sąsaja ir valdymas

Ekrano įjungimo/išjungimo mygtukas

• Trumpas paspaudimas: ekrano įjungimas arba išjungimas.
• Palaikymas < 5 s: galimybė pasirinkti perkrovimo parinktį (programinis arba pilnas „reboot“).
• Palaikymas ≥ 5 s: priverstinis pilnas įrenginio perkrovimas.

4 pritaikomi mygtukai (iš viršaus į apačią)

Gamykliškai nustatyta:

1. 1 mygtukas: Garsumo didinimas (palaiko ilgą paspaudimą).
2. 2 mygtukas: Garsumo mažinimas (palaiko ilgą paspaudimą).
3. 3 mygtukas: Relės įjungimas (ON).
4. 4 mygtukas: Relės išjungimas (OFF).

Šiuos mygtukus galima sukonfigūruoti šioms funkcijoms:

• Media grotuvo valdymas: ankstesnis/kitas kūrinys, pauzė, sustabdymas, dainos pasirinkimas.
• Radijo valdymas: sustabdymas, stoties pasirinkimas.
• Namų valdymas: pavienių įrenginių ar grupių valdymas, scenų vykdymas (Įjungti/Išjungti/Perjungti būseną).
• Gamyklinių nustatymų atkūrimas: nustatytų veiksmų išvalymas.

Specifications

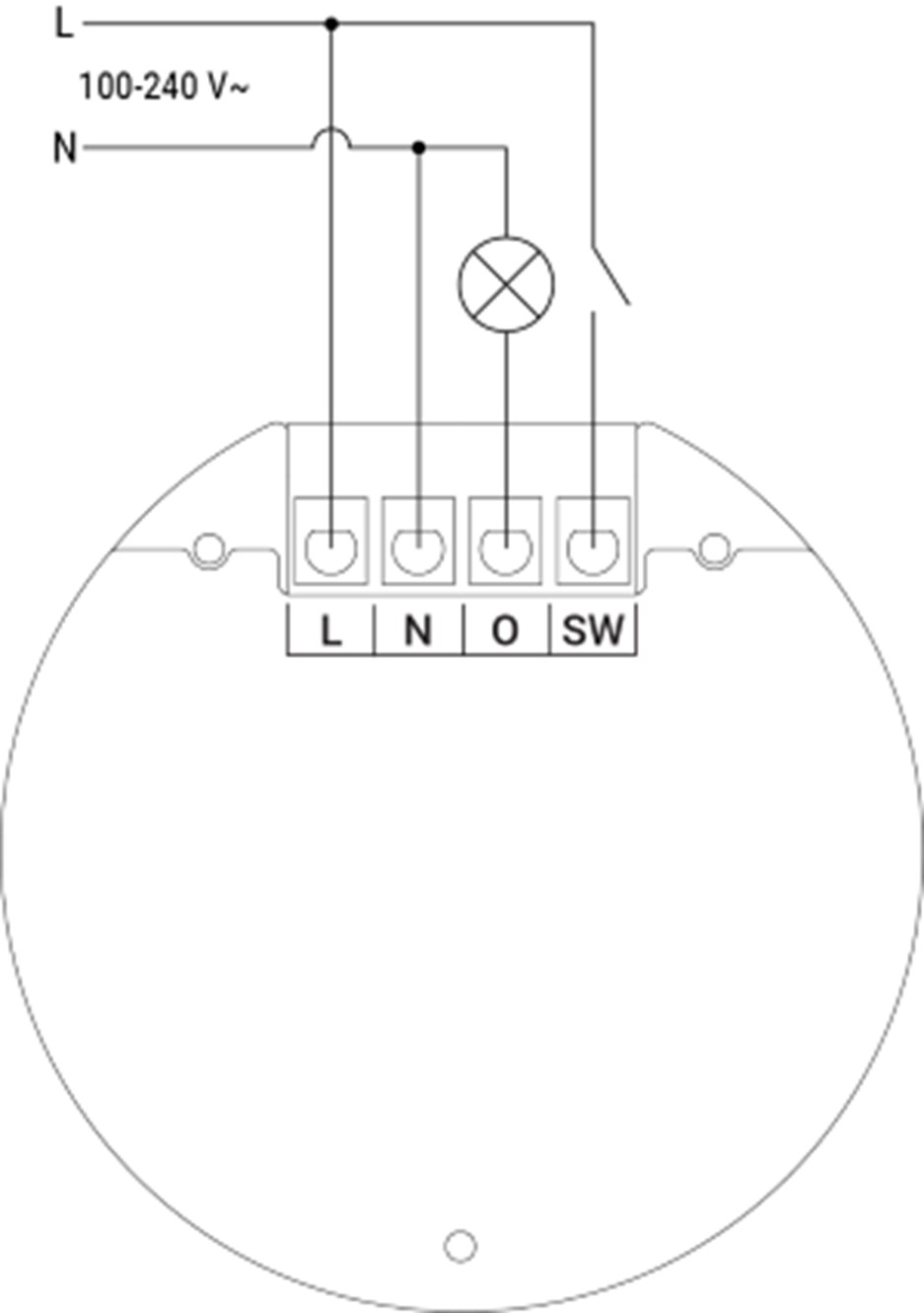

Basic wiring diagrams

Legend
