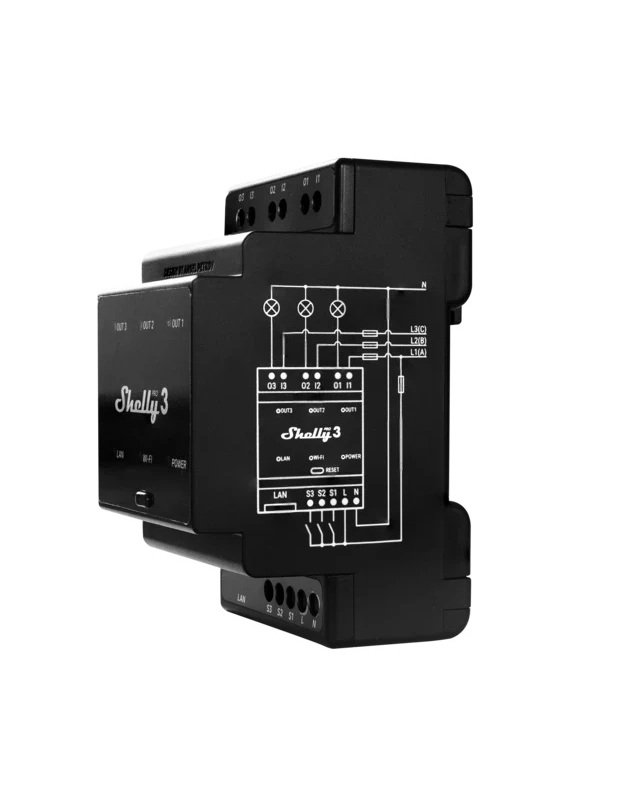

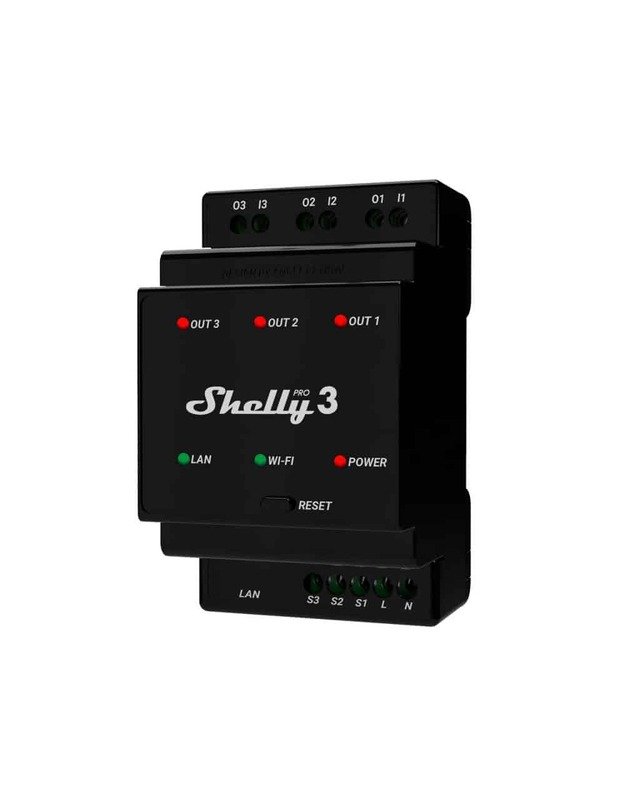

Shelly Pro 3

Prekės kodas: SPSW-003

Turimas kiekis: Prekė sandėlyje

Įrenginio identifikavimas

Įrenginio pavadinimas: Shelly Pro 3
Įrenginio modelis: SPSW-003XE16EU
Įrenginio SSID: ShellyPro3-XXXXXX

Trumpas aprašymas

„Shelly Pro 3“ yra ant DIN bėgelio montuojama 3 kanalų išmanioji relė su bepotencialiais kontaktais („sausi“ kontaktai), galinti perjungti 3 visiškai nepriklausomas grandines, įskaitant ir trifazes. Dėl patobulintos antrosios kartos („gen2“) programinės įrangos lankstumo ir LAN jungties, profesionaliems montuotojams suteikiama gerokai daugiau galimybių kuriant sprendimus galutiniams vartotojams. Įrenginys gali veikti autonomiškai vietiniame „Wi-Fi“ tinkle arba būti valdomas per debesijos namų automatizavimo paslaugas.

„Shelly Pro 3“ galima pasiekti, valdyti ir stebėti nuotoliniu būdu iš bet kurios vietos, kur yra interneto ryšys, jei tik įrenginys prijungtas prie „Wi-Fi“ maršrutizatoriaus ir interneto.

„Shelly Pro 3“ turi integruotą žiniatinklio sąsają (Web Interface), kuri skirta įrenginio stebėjimui, valdymui bei nustatymų koregavimui.

€61⁰⁰ €83⁰⁰ su PVM

Sutaupote - €22⁰⁰

Turite klausimų apie šią prekę? Klauskite

Gamintojas:

Shelly

Aprašymas

Pagrindinės panaudojimo sritys

Gyvenamieji namai (individualūs namai)
Daugiabučiai pastatai (apartamentai, viešbučiai ir kt.)
Lengvoji komercija (nedideli biurų pastatai, mažos parduotuvės, restoranai, degalinės ir kt.)
Valstybinės ir savivaldybių įstaigos
Universitetai ir kolegijos

Integracijos

Google
Samsung SmartThings
Alexa

Supaprastinta vidinė schema

Įrenginio elektrinės sąsajos

Įėjimai (Inputs)

3 jungiklių / mygtukų įėjimai (sraigtiniai gnybtai): S1, S2 ir S3
2 maitinimo šaltinio įėjimai (sraigtiniai gnybtai): 1 N ir 1 L
3 relių įėjimai: I1, I2 ir I3

Išėjimai (Outputs)

3 relių išėjimai: O1, O2 ir O3

Ethernet prievadas

1 RJ45 jungtis

⚠ ATSARGIAI! LAN kabelį prijunkite arba atjunkite tik tada, kai įrenginys yra išjungtas! LAN kabelio jungties dalys, kurias naudotojas liečia prijungdamas ar atjungdamas kabelį, neturi būti metalinės.

Ryšio galimybės

Ethernet
„Wi-Fi“
„Bluetooth“

Saugos funkcijos

Apsauga nuo perkaitimo

Palaikomi apkrovos tipai

Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)
Talpinė (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)
Indukcinė naudojant RC filtrą (Snubber) (LED apšvietimo tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai)

Vartotojo sąsaja

Įvestys

Vienas mygtukas:
- Palaikykite nuspaudę 5 sekundes, kad įrenginys persikrautų.
- Palaikykite nuspaudę 10 sekundžių, kad atkurtumėte gamyklinius nustatymus.

Išvestys

LED indikacija
- Maitinimas (Power) (raudona): raudonas indikatorius šviečia, kai prijungtas maitinimas.
- „Wi-Fi“ (kinta):
  - Šviečia mėlynai, jei veikia AP (prieigos taško) režimu.
  - Šviečia raudonai, jei veikia STA (stotelės) režimu, bet nėra prisijungęs prie „Wi-Fi“ tinklo.
  - Šviečia geltonai, jei veikia STA režimu ir yra prisijungęs prie „Wi-Fi“ tinklo, tačiau neprisijungęs prie „Shelly Cloud“ arba ši paslauga išjungta.
  - Šviečia žaliai, jei veikia STA režimu ir yra prisijungęs tiek prie „Wi-Fi“ tinklo, tiek prie „Shelly Cloud“.
  - Mirksi raudona / mėlyna spalvomis, jei vyksta programinės įrangos atnaujinimas (OTA).
- LAN (žalia): žalias indikatorius šviečia, kai prijungtas LAN.
- Išėjimas 1 (Out 1) (raudona): raudonas indikatorius šviečia, kai 1-ojo išėjimo relė yra uždaryta.
- Išėjimas 2 (Out 2) (raudona): raudonas indikatorius šviečia, kai 2-ojo išėjimo relė yra uždaryta.
- Išėjimas 3 (Out 3) (raudona): raudonas indikatorius šviečia, kai 3-ojo išėjimo relė yra uždaryta.

Specifications

Type	Value
Physical
Size (HxWxD):	96x53x59 ±0.5 mm / 3.78x2.01x2.32 ±0.02 in
Weight:
Mounting:	DIN rail
Screw terminals max torque:	0.4 Nm / 4.43 lbin
Conductor cross section:	0.5 to 2.5 mm² / 20 to 14 AWG
Conductor stripped length:	6 to 7 mm / 0.24 to 0.28 in
Shell material:	Plastic
Color:	Black
Environmental
Ambient temperature:	-20 °C to 40 °C / -5 °F to 105 °F
Humidity	30 % to 70 % RH
Max. altitude	2000 m / 6562 ft
Electrical
Power supply voltage AC:	110 - 240 V
Power supply voltage DC:	N/A
Power consumption:	< 3 W
Neutral not needed:	No
Output circuits ratings
Max switching voltage AC:	240 V
Max switching voltage DC:	30 V
Max switching current AC:	16 A per channel, 48 A total
Max switching current DC:	16 A per channel, 48 A total
Sensors, meters
Internal-temperature sensor:	Yes
Radio
RF band:	24010- 2495 MHz
Max. RF power:	<20 dBm
Wi-Fi protocol:	802.11 b/g/n
Wi-Fi Range:	Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors (Depends on local conditions)
Bluetooth Protocol:	4.2
Bluetooth Range:	Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors (Depends on local conditions)
MCU
CPU:	ESP32-D0WDQ6
Flash:	8 MB
Firmware capabilities
Schedules:	20
Webhooks (URL actions):	20 with 5 URLs per hook
Scripting:	Yes
MQTT:	Yes
CoAP:	No

Basic wiring diagram

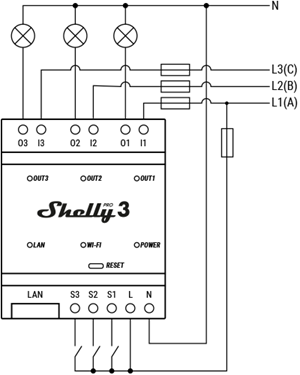

Resistive load

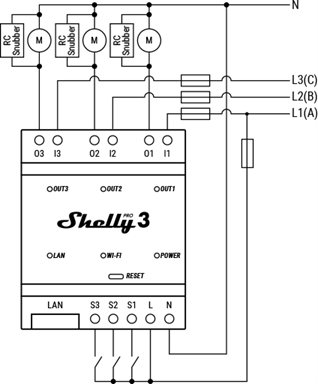

Inductive load and RC snubber

Legend

Terminals		Wires
I1, I2, I3	Load circuit input terminals	L1(A)	Load circuit 1 live (110-240 V) wire
O1, O2, O3	Load circuit output terminals	L2(B)	Load circuit 2 live (110-240 V) wire
S1, S2, S3	Switch/button input terminals	L3(C)	Load circuit 3 live (110-240 V) wire
L	Live (110-240 V) terminal	N	Neutral wire
N	Neutral terminal
LAN	Local Area Network RJ 45 connector
