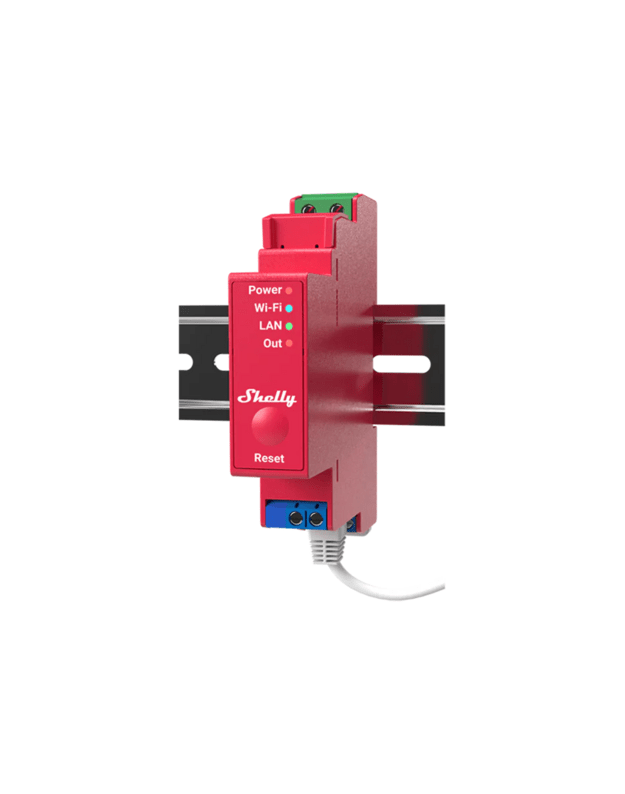

Shelly Pro 1PM

Akcija -11%

Prekės kodas: SH1PROPM

Turimas kiekis: Prekė sandėlyje

Įrenginio identifikavimas

  • Įrenginio pavadinimas: Shelly Pro 1PM v.1
  • Įrenginio modelis: SPSW-201PE16EU
  • Įrenginio SSID: ShellyPro1PM-XXXXXX

Shelly Pro 1PM yra ant DIN bėgelio montuojama išmanioji relė su elektros energijos matavimo funkcija. Papildytas „Gen2“ programinės įrangos lankstumu ir LAN jungtimi, šis įrenginys suteikia profesionaliems montuotojams kur kas daugiau galimybių kuriant sprendimus galutiniams klientams. Jis gali veikti autonomiškai vietiniame „Wi-Fi“ tinkle arba būti valdomas per debesijos namų automatizavimo paslaugas.

„Shelly Pro 1PM“ galima pasiekti, valdyti ir stebėti nuotoliniu būdu iš bet kurios vietos, kurioje vartotojas turi interneto ryšį, jei tik įrenginys yra prijungtas prie „Wi-Fi“ maršrutizatoriaus ir interneto.

„Shelly Pro 1PM“ turi integruotą žiniatinklio sąsają (Web Interface), kurią galima naudoti įrenginio stebėjimui ir valdymui bei jo nustatymų koregavimui.

€5000 €5610 su PVM
Sutaupote - €610
Turite klausimų apie šią prekę? Klauskite
Gamintojas: Shelly

Pagrindinės taikymo sritys

  • Gyvenamosios paskirties objektai (privatūs namai)
  • Daugiabučiai pastatai (apartamentai, viešbučiai ir kt.)
  • Lengvoji komercija (nedideli biurų pastatai, mažos parduotuvės, restoranai, degalinės ir kt.)
  • Valstybinės ir savivaldybių įstaigos
  • Universitetai ir kolegijos

Integracijos

  • Google
  • Alexa
  • Samsung SmartThings

Supaprastinta vidinė schema

Shelly Pro 1PM internal schematics

Įrenginio elektrinės sąsajos

Įėjimai (Inputs):

  • 2 jungiklių/mygtukų įėjimai (prisukami kontaktai): SW1 ir SW2.
  • 2 maitinimo įėjimai (prisukami kontaktai): 1 N (neutralė) ir 1 L (fazė).
  • 1 relės įėjimas: I.

Išėjimai (Outputs):

  • 1 relės išėjimas: O.

Ethernet jungtis:

  • 1 RJ45 lizdas.
  • ⚠ DĖMESIO! LAN kabelį prijunkite arba atjunkite tik tada, kai įrenginys yra išjungtas! LAN kabelio jungties dalys, kurias liečia naudotojas, negali būti metalinės.

Papildomų priedų sąsaja (Add-on interface):

  • „Shelly“ patentuota nuoseklioji sąsaja.

  • ⚠ DĖMESIO! Kai įrenginys yra prijungtas prie maitinimo, papildomų priedų sąsajoje yra aukšta įtampa!

Ryšys ir sauga

Ryšio galimybės:

  • Ethernet (laidinis tinklas)
  • Wi-Fi
  • Bluetooth

Saugos funkcijos:

  • Apsauga nuo perkaitimo
  • Apsauga nuo viršįtampių
  • Apsauga nuo viršsrovių
  • Apsauga nuo per didelės galios

Palaikomi apkrovos tipai:

  • Varžinė (kaitrinės lemputės, šildymo prietaisai).
  • Talpinė (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai).
  • Indukcinė su RC slopintuvu (LED lempučių valdikliai, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai).

Naudotojo sąsaja

Valdymas:

  • Vienas fizinis mygtukas.
  • Paspauskite ir palaikykite 5 sek., kad perkrautumėte įrenginį.
  • Paspauskite ir palaikykite 10 sek., kad atkurtumėte gamyklinius nustatymus.

LED indikacija:

  • Power (raudona): dega, jei prijungtas maitinimas.
  • Wi-Fi (kinta):
    • Mėlyna: įjungtas AP (prieigos taško) režimas.
    • Raudona: įjungtas STA režimas, bet nėra ryšio su „Wi-Fi“ tinklu.
    • Geltona: įjungtas STA režimas, prisijungta prie „Wi-Fi“, bet nėra ryšio su „Shelly Cloud“ (arba ji išjungta).
    • Žalia: prisijungta prie „Wi-Fi“ ir „Shelly Cloud“.
    • Mirksinti raudona/mėlyna: vyksta programinės įrangos atnaujinimas (OTA).
  • LAN (žalia): dega, jei prijungtas LAN kabelis.
  • Out (raudona): dega, kai išėjimo relė yra uždaryta (įjungta).

Specifications

Type

Value

Physical

Size (HxWxD):

94x19x69 mm±0.5 mm / 3.70x0.75x2.71 ±0.02 in

Weight:

65 g

Mounting:

DIN rail

Screw terminals max torque:

0.4 Nm / 3.54 lbin

Conductor cross section:

0.5 to 2.5 mm² / 20 to 14 AWG (green connector)
0.5 to 1.5 mm² / 20 to 16 AWG (blue connectors)

Conductor stripped length:

6 to 7 mm / 0.24 to 0.28 in (green connector)
5 to 6 mm / 0.20 to 0.24 in (blue connectors)

Shell material:

Plastic

Color:

Red

Environmental

Ambient temperature:

-20 °C to 50 °C / -5 °F to 122 °F

Humidity

10 % to 90 % RH

Max. altitude

2000 m / 6562 ft

Electrical

Power supply voltage AC:

110 - 240 V

Power supply voltage DC:

N/A

Min. operating voltage AC:

90 V

Max. operating voltage: AC

264 V

Power consumption:

< 3 W

Neutral not needed:

No

Output circuits ratings

Max switching voltage AC:

240 V

Max switching voltage DC:

N/A

Max switching current AC:

16 A

Max switching current DC:

N/A

Sensors, meters

Voltmeter (AC)

Yes

Ammeter (AC)

Yes

Internal-temperature sensor:

Yes

Radio

RF band:

2400 - 2495 MHz

Max. RF power:

<20 dBm

Wi-Fi protocol:

802.11 b/g/n

Wi-Fi Range:

Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors
(Depends on local conditions)

Bluetooth Protocol:

4.2

Bluetooth Range:

Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors
(Depends on local conditions)

MCU

CPU:

ESP32-D0WDQ6

Flash:

8 MB

Firmware capabilities

Schedules:

20

Webhooks (URL actions):

20 with 5 URLs per hook

Scripting:

Yes

MQTT:

Yes

CoAP:

No

Basic wiring diagram

Resistive load
